Ecophon Gedina E

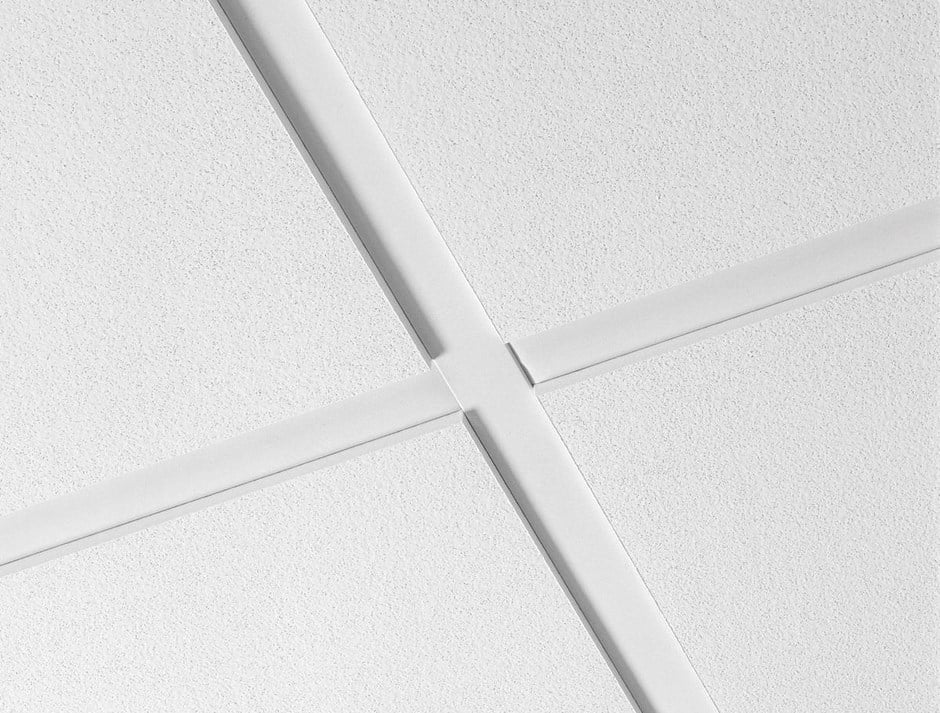

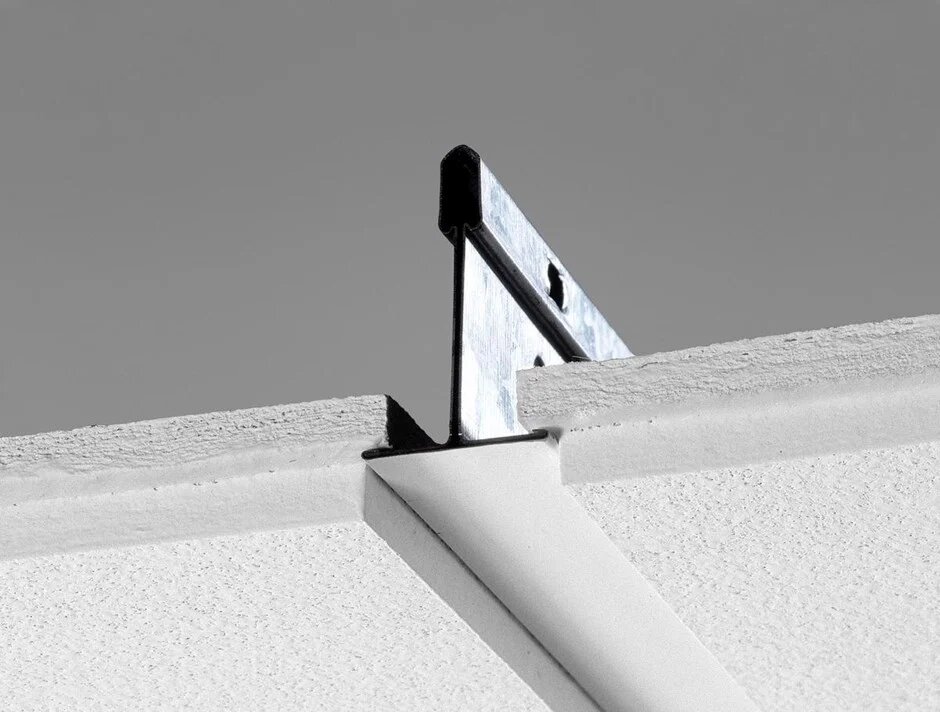

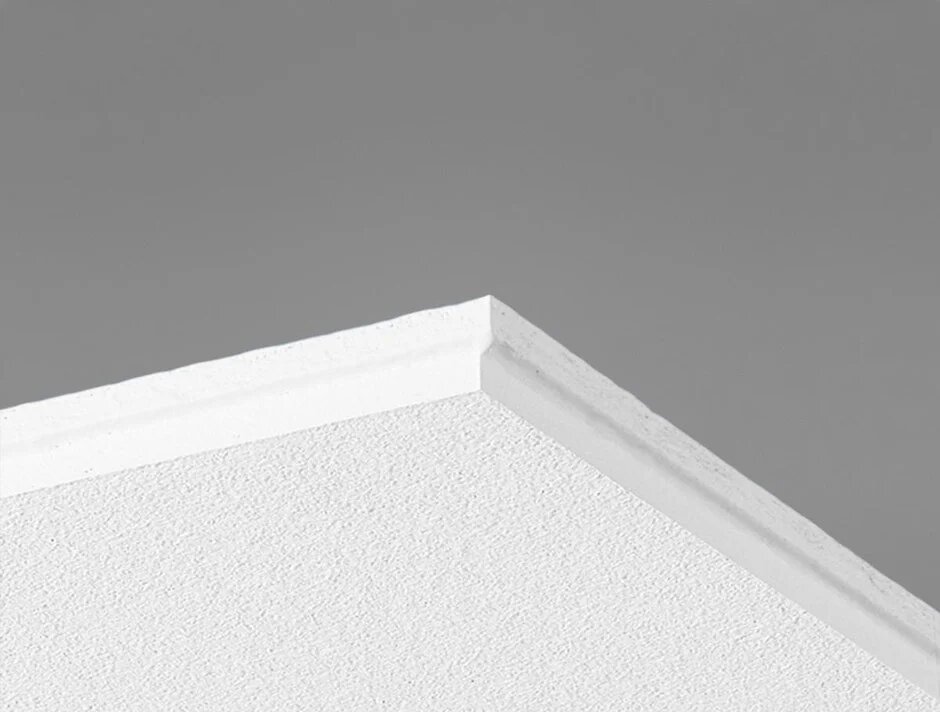

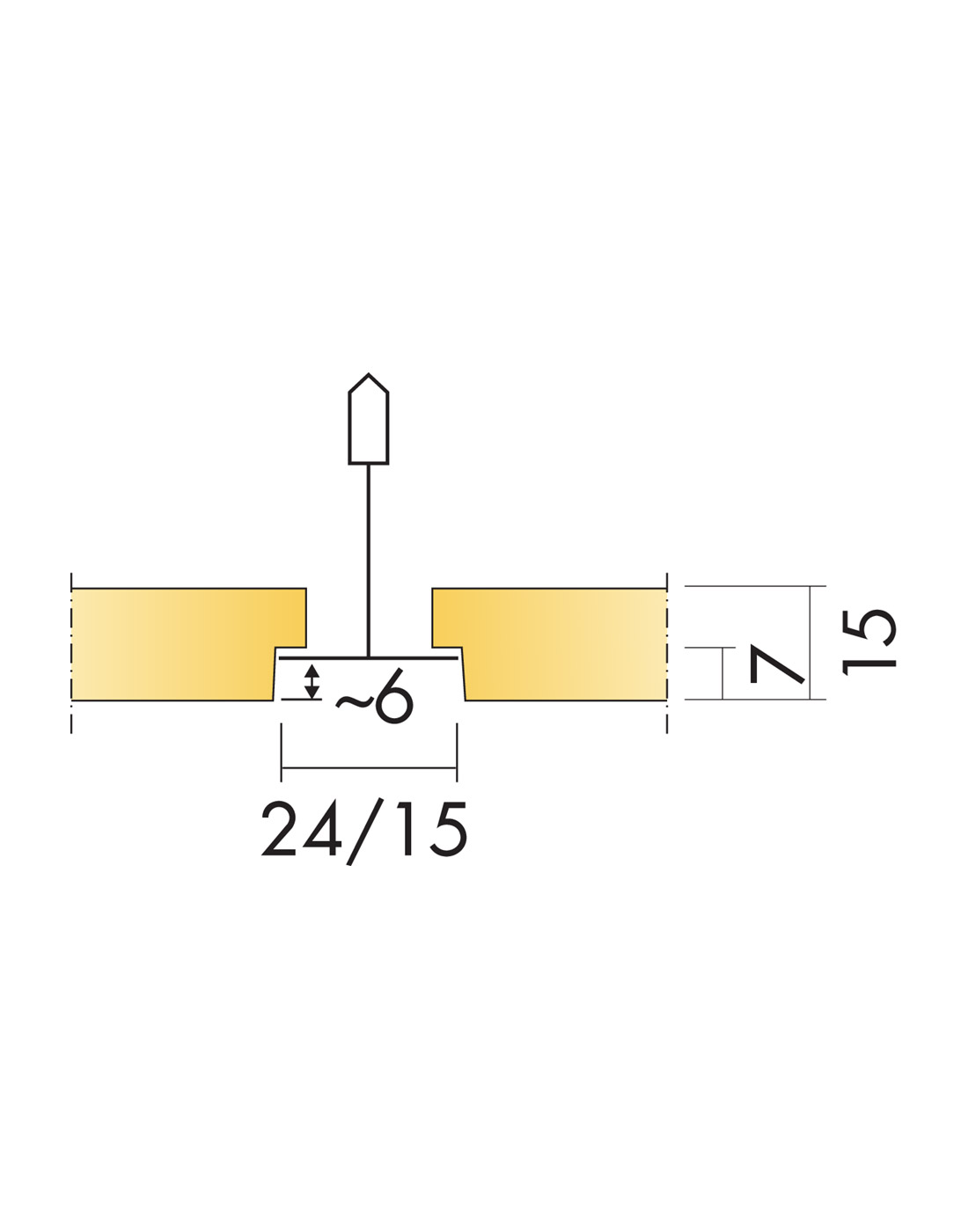

Ecophon Gedina E устанавливается в помещениях, где требуется акустический подвесной потолок с возможностью легкого демонтажа каждой панели. Ecophon Gedina E устанавливается в открытой подвесной системе, при этом лицевая поверхность потолка находится на 7 мм ниже направляющих, что создает теневой эффект, делая акцент на каждой панели. Каждая панель легко демонтируется. Монтаж в соответствии с монтажной схемой M121 обеспечивает большую величину распределенной нагрузки на панель, чем при монтаже в соответствии с монтажной схемой M270. Возможно применение технологии SoundPrint.

Gedina E/T24
600 х 600 х 15мм, Белый 500, 26 шт./9,36 м2/упак.
Цена по запросу

Вариации

Название Цена, рублей/упак. Цена, рублей/м2
Gedina E/T24
1200 х 600 х 15мм, Белый 500, 16 шт./11,52 м2/упак. 		29306.88 2544.00
Gedina E/T24
1200 х 1200 х 15мм, Белый 500, 10 шт./14,40 м2/упак. 		25318.08 1758.20
** Цены в регионах могут отличаться. Пожалуйста, уточняйте в ближайшем офисе.
Оформить заказ Нужна консультация инженера
Обзор

Потолок состоит из панелей Ecophon Gedina E и подвесной системы Ecophon Connect. Вес системы около 2,5 кг/м². Панели изготовлены из стекловолокна высокой плотности. На лицевую поверхность нанесено микропористое покрытие Akutex™ T. Задняя сторона панели покрыта неокрашенной стеклотканью. Кромки окрашены. Подвесная система Connect изготовлена из оцинкованной стали. Для достижения наилучшего результата используйте подвесную систему и аксессуары Ecophon Connect.

SOUNDPRINT

Разработанная нами технология SoundPrint позволяет наносить любое изображение на белую микропористую поверхность Akutex в сочетании с бюджетной стоимостью процессинга.
Теперь самые смелые дизайнерские решения могут успешно сочетаться с гарантированными акустическими свойствами материала, создавая все условия для прекрасного звучания.

Характеристики

Размер

Размеры, мм 600х600 1200х600 1200х1200
Т24 • • •
Т15 • •
Толщина 15 15 15

Звукопоглощение


Результаты тестов в соответствии с EN ISO 354.
Классификация в соответствии со стандартом EN ISO 11654, единичные значения для NRC и SAA в соответствии с ASTM C 423.

Продукт Gedina E

В.п.с. мм

 400 200 110 80 60

Класс звукопоглощения

 A A B C

NRC

 0,85   0,85
SAA 0,83 0,86

Технология SoundPrint

Реверберационный коэффициент звукопоглощения




Звукоизоляция

Dn,f,w=20 дБ в соответствии со стандартом EN ISO 10848-2 и измерено в соответствии с EN ISO 717-1. CAC=21 дБ в соответствии со стандартом ASTM E 1414 и измерено в соответствии с ASTM E 413.

Разборчивость речи

AC(1.5)=180 в соответствии с ASTM E 1111 и E 1110.

Технические характеристики

Доступ в межпотолочное пространство

 Панели легко демонтируются. Минимальная высота подвеса системы в соответствии с монтажными схемами.
Размеры 600 х 600мм/ 1200 х 600мм/1200 х 1200мм. Толщина 15мм

Влагостойкость

 Панели выдерживает постоянную влажность воздуха до 95% при температуре 30°C без провисания, деформации и расслоения (ISO 4611).

Светоотражение

 Цвет: White 500 (белый 500), ближайший цвет в системе NCS S 0500-N, светоотражение 84% (более 99% из которых рассеивается).

Внутренний микроклимат

 Панели сертифированы в соответствии с Indoor Climate Labelling и рекомендованы Шведской Ассоциацией по борьбе с астмой и аллергией.

Влияние на окружающую среду

 Панели маркируются скандинавским экологическим знаком

Страна

 Швеция

Класс

 КМ1 (Г1, В1, Т1, Д1)

Стандарт

 ГОСТ 30244-94, ГОСТ 30402-96, СНиП 21-01-111

Очистка

 Ежедневная сухая чистка и чистка пылесосом.

Пожаробезопасность

 Cтекловолокно, используемое для производства панелей, классифицировано как негорючее в соответствии со стандартом prEN ISO 1182. Система препятствует распространению огня в соответствии со стандартом NT FIRE 003.
Монтаж
Инструкция по монтажу PDF, 562.38 Кб
Сертификаты
Скачать все сертификаты в одном архиве ZIP, 2.04 Мб

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

Сертификаты и патенты (Россия)

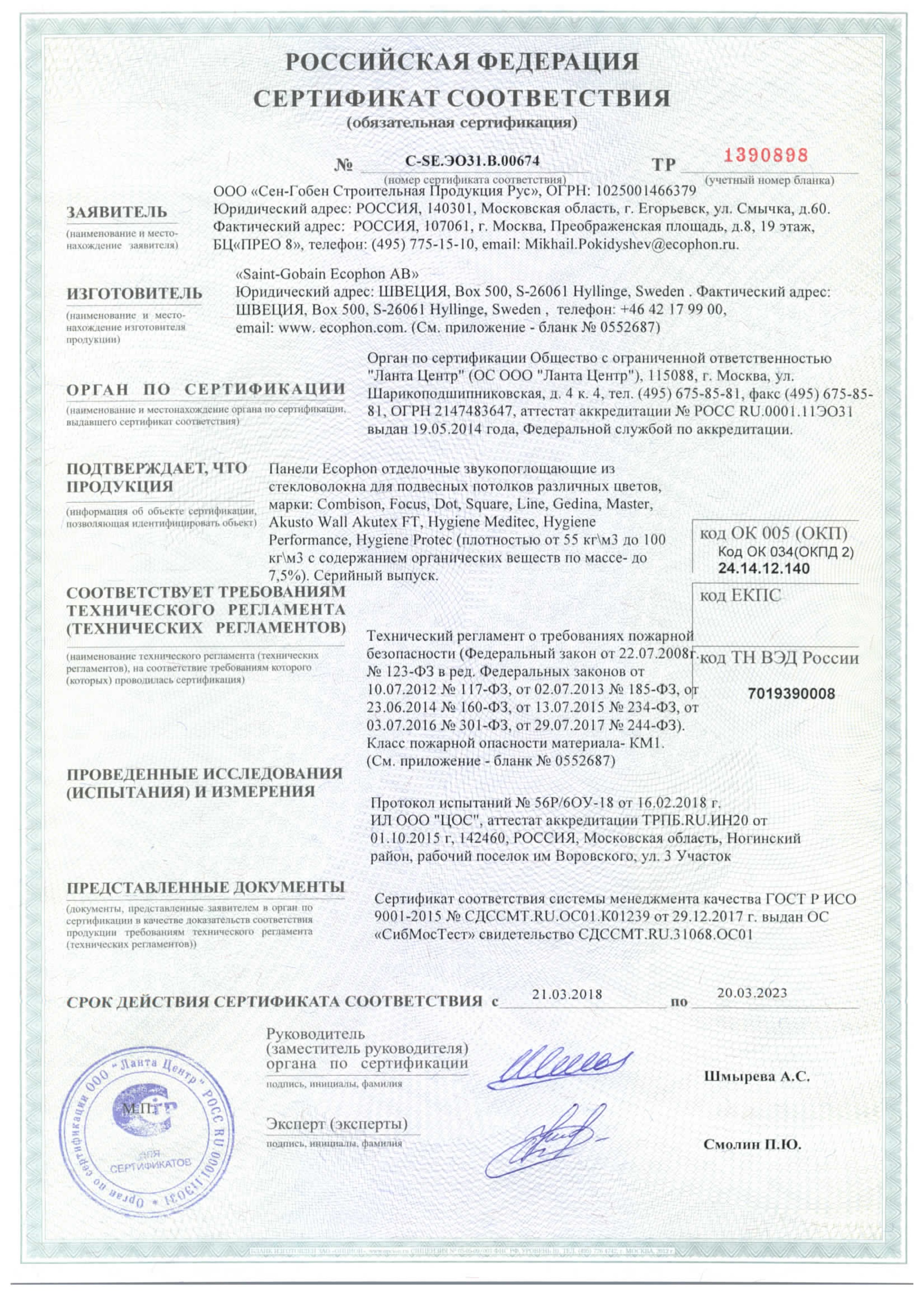

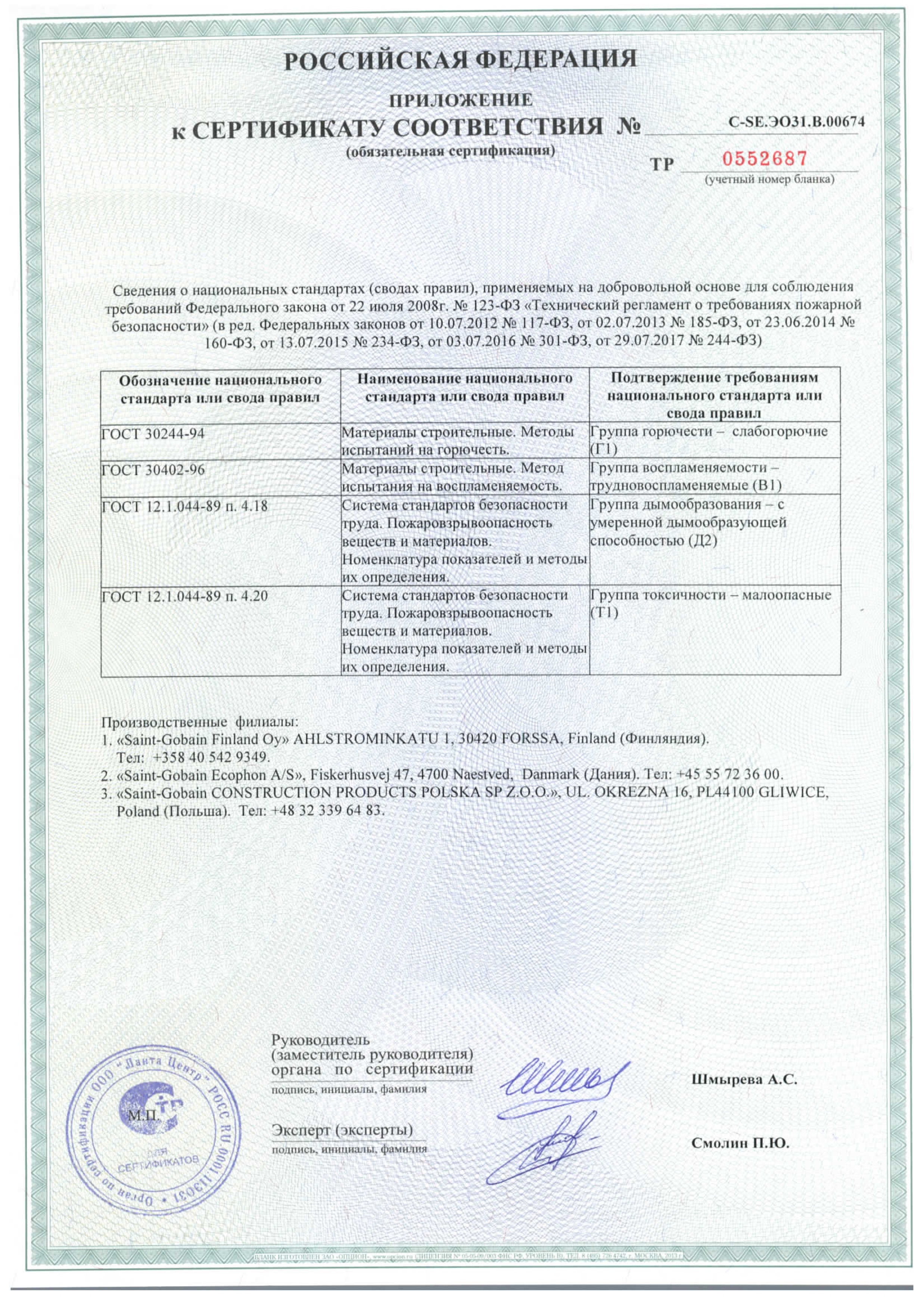

Пожарный сертификат

Ecophon Gedina E. Пожарный сертификат PDF, 913.75 Кб

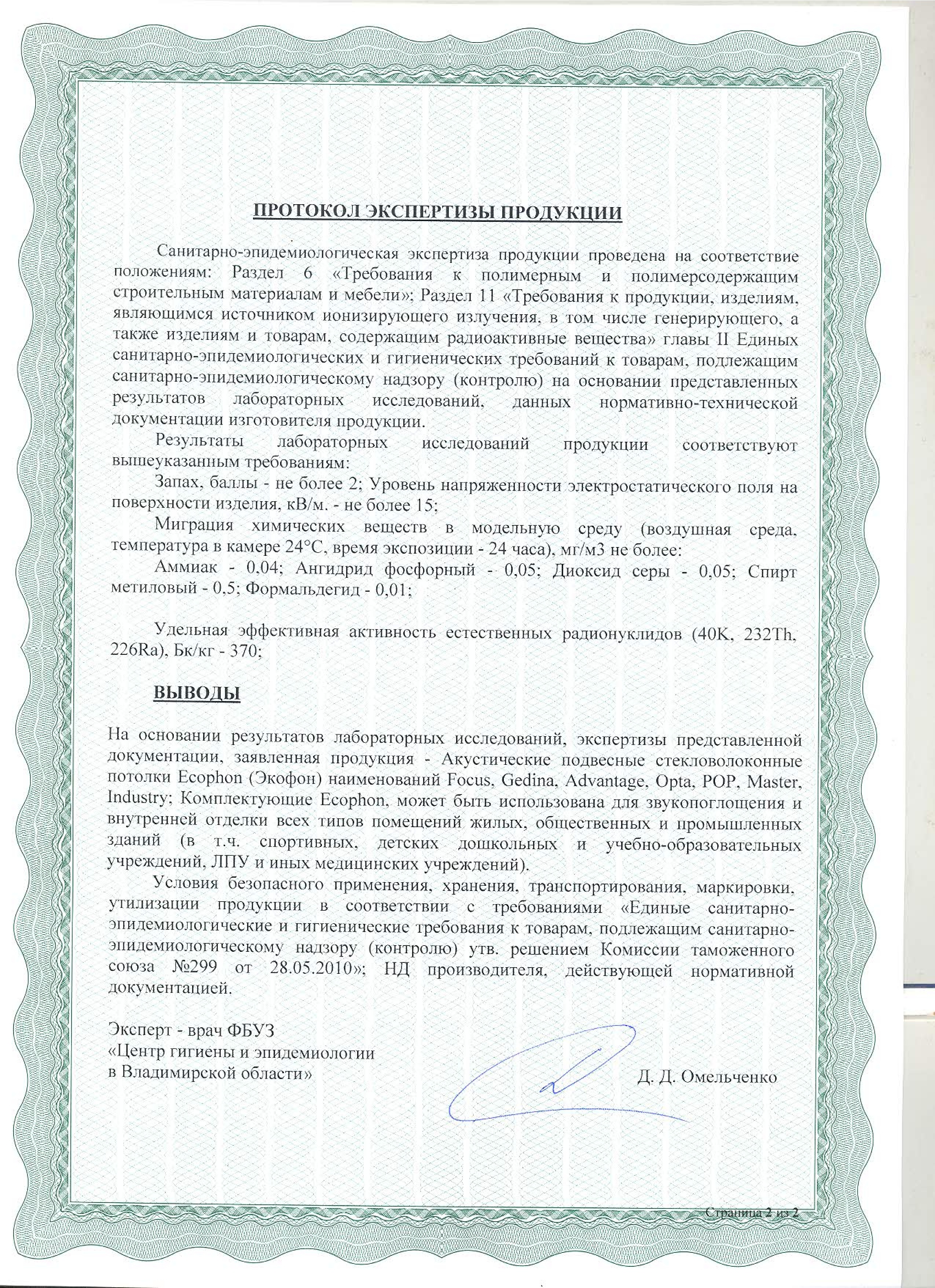

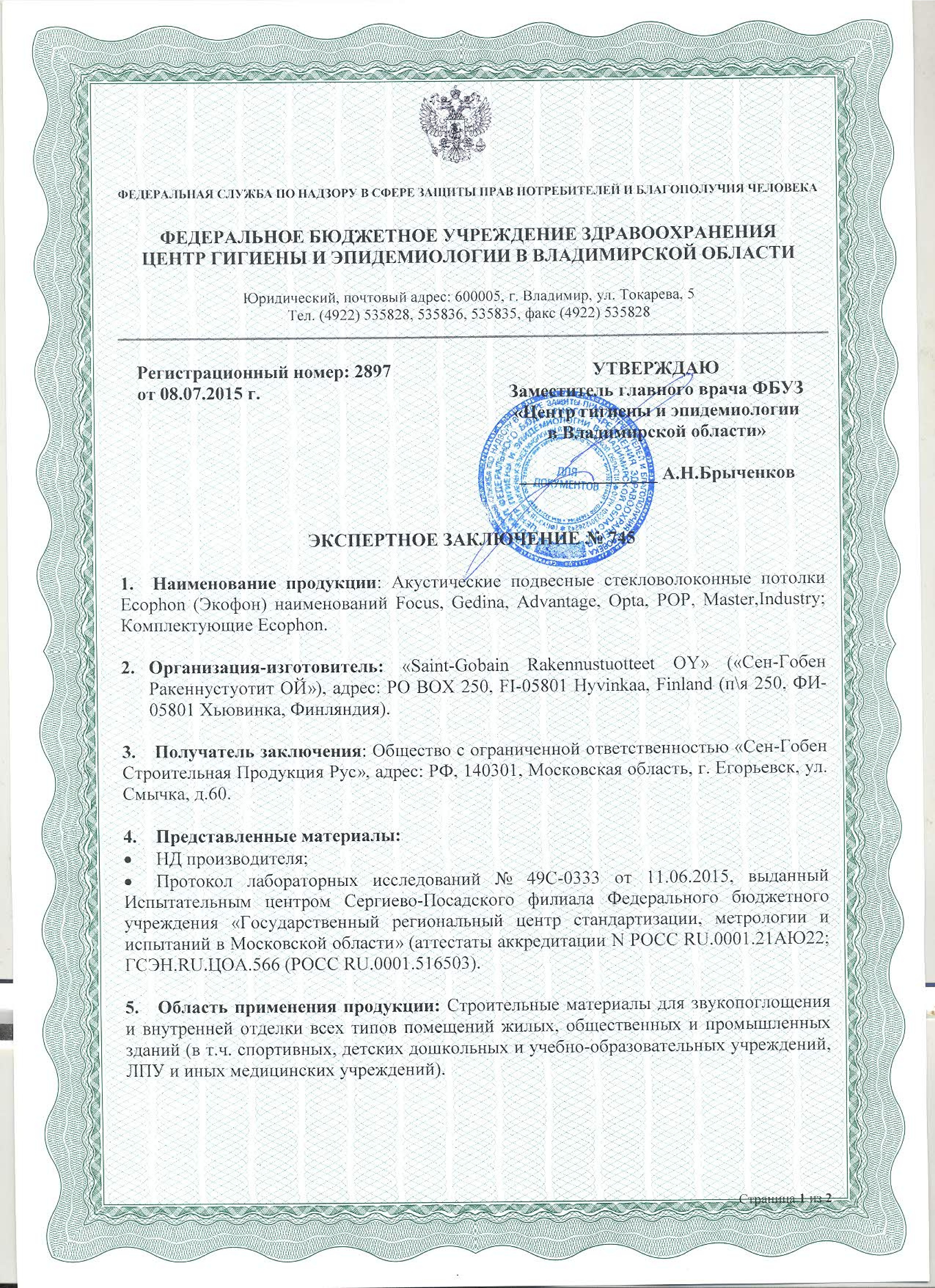

Гигиенический сертификат

Ecophon Gedina E. Гигиенический сертификат PDF, 1.10 Мб

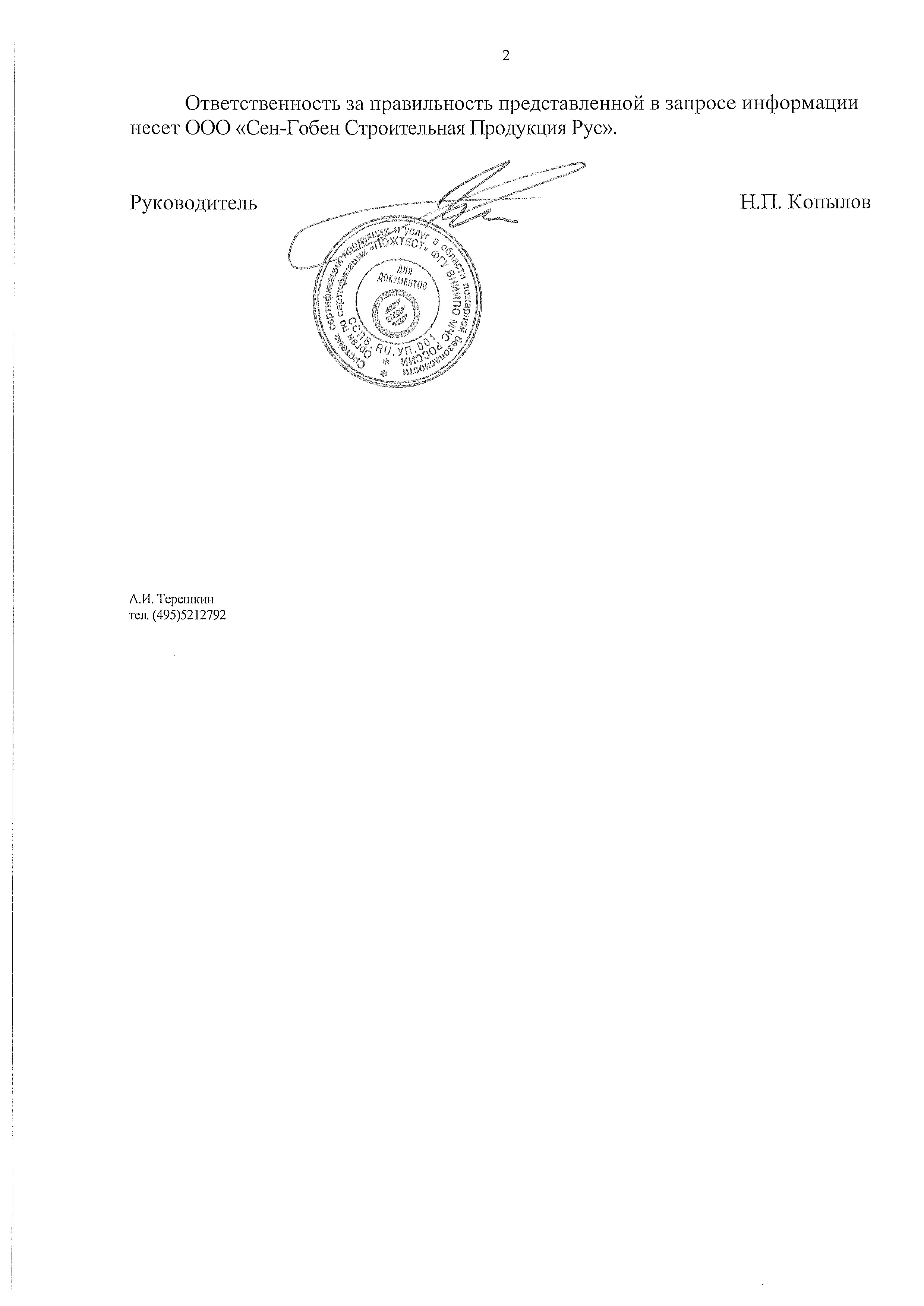

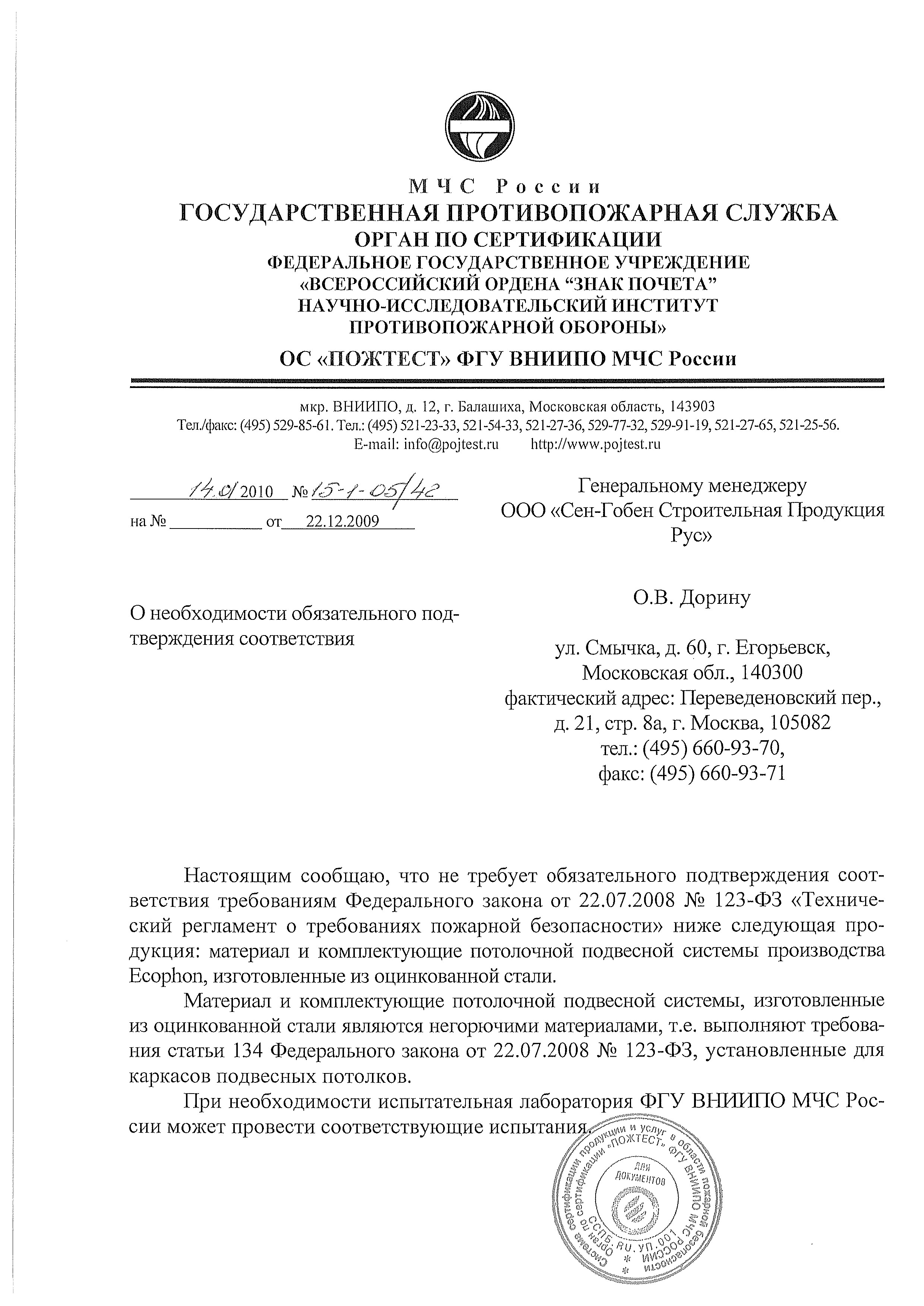

Отказное письмо на комплектующие

Ecophon Gedina E. Отказное письмо на комплектующие PDF, 100.75 Кб
