Ecophon Master Ds

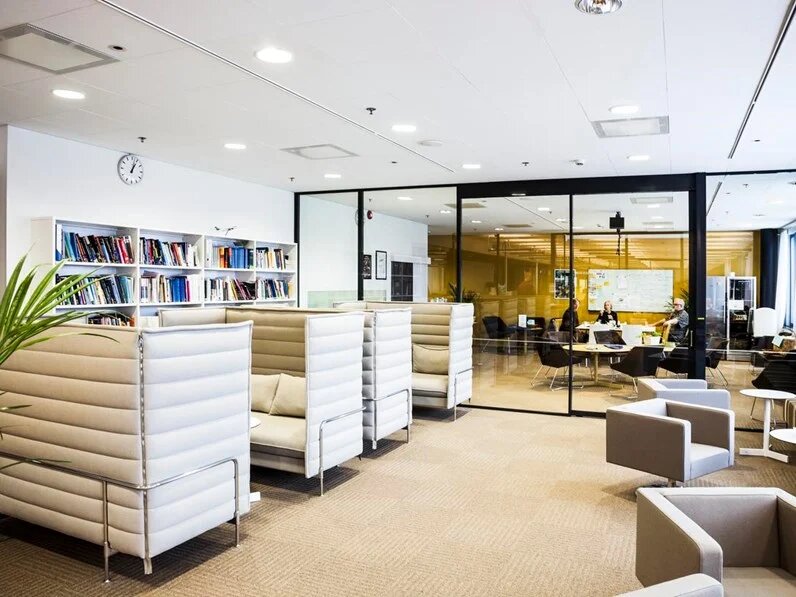

Ecophon Master Ds - идеальный потолок для офисов открытого типа, конференц-залов и других помещений, где необходимо создать хорошую акустическую среду, обеспечить разборчивость речи и использовать скрытую подвесную систему, где каждая панель легко демонтируется. Возможно применение технологии SoundPrint.

Ecophon Master Ds
Цена по запросу
** Цены в регионах могут отличаться. Пожалуйста, уточняйте в ближайшем офисе.
Оформить заказ Нужна консультация инженера
Обзор

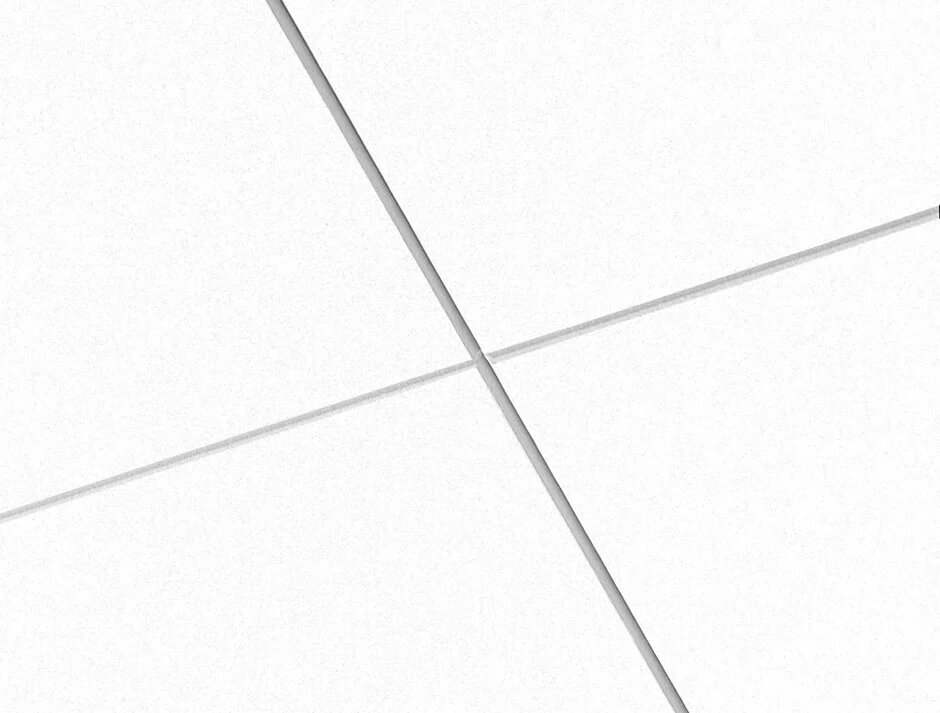

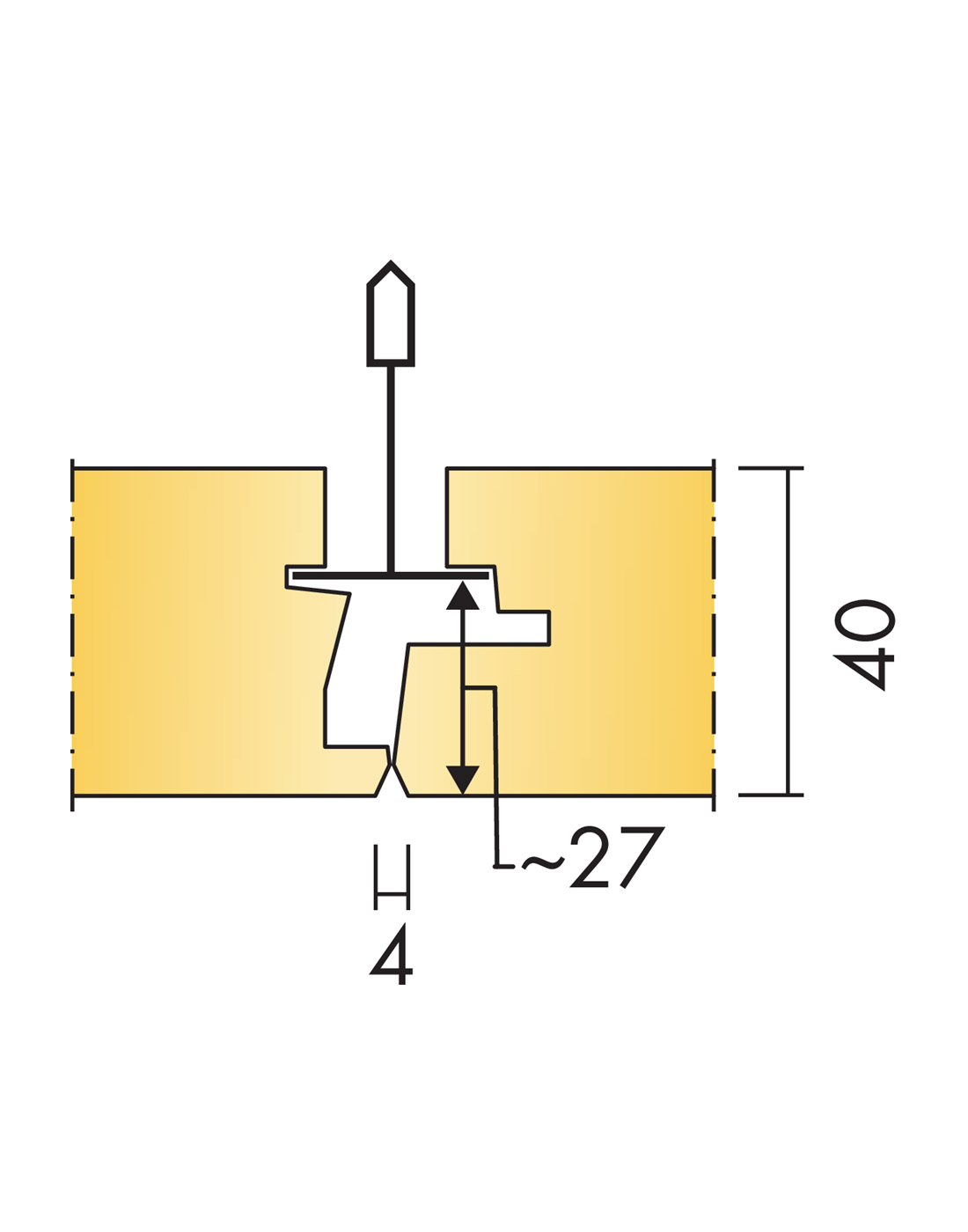

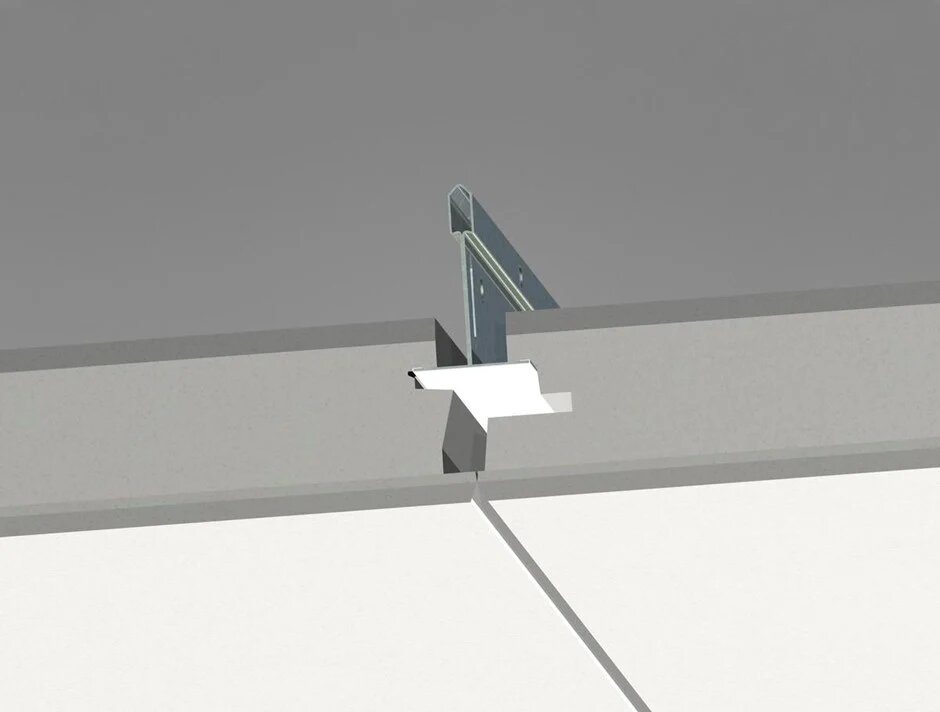

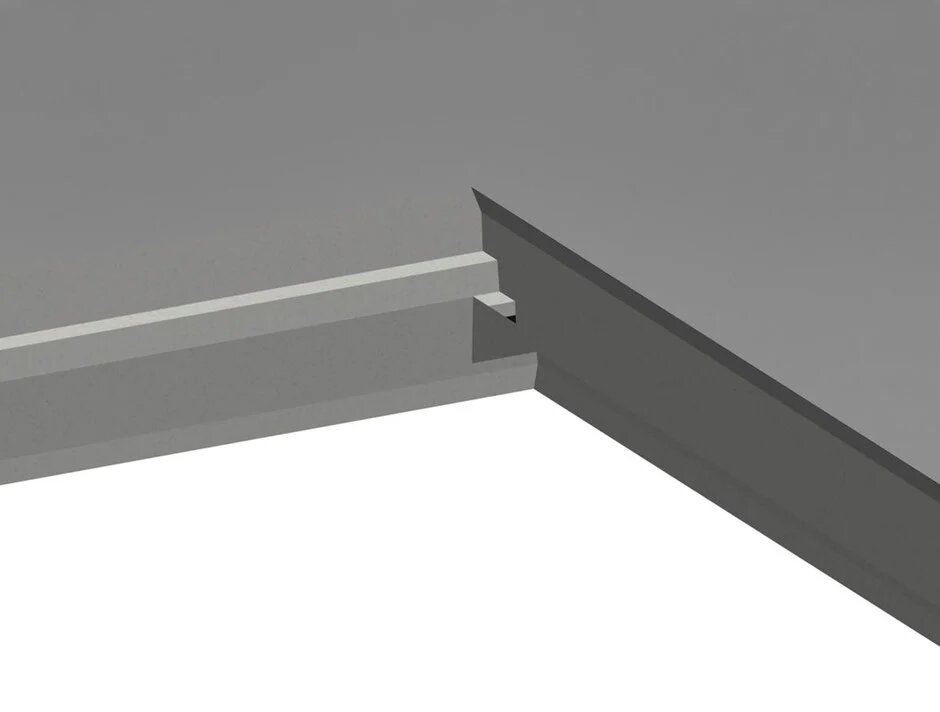

Ecophon Master Ds монтируется на скрытую подвесную систему, имеет симметричный дизайн кромки, что облегчает процесс монтажа и установки систем освещения и вентиляции. При этом создается гладкая поверхность потолка. Скошенные грани панелей образуют узкие швы. Каждая панель может быть легко демонтирована. Потолок состоит из панелей Ecophon Master Ds и подвесной системы Ecophon Connect. Вес системы около 6 кг/м². Панели изготовлены из стекловолокна высокой плотности по технологии 3RD. На лицевую поверхность нанесено покрытие Akutex FT. Задняя сторона панели покрыта неокрашенной стеклотканью. Кромки окрашены.

SOUNDPRINT

Разработанная нами технология SoundPrint позволяет наносить любое изображение на белую микропористую поверхность Akutex в сочетании с бюджетной стоимостью процессинга.
Теперь самые смелые дизайнерские решения могут успешно сочетаться с гарантированными акустическими свойствами материала, создавая все условия для прекрасного звучания.

Характеристики

Размер

Размер, мм
600x600
T24 •
Толщина 40

Звукопоглощение


Результаты тестов в соответствии с EN ISO 354. Классификация в соответствии со стандартом EN ISO 11654, единичные значения для NRC и SAA в соответствии с ASTM C 423.



Продукт



Master B /alpha

Master B/beta

Master B /gamma

В.п.с. мм

95

 200 400 105 200 400 95 200

Класс звукопоглощения

A

 А C C E E

Технология SoundPrint

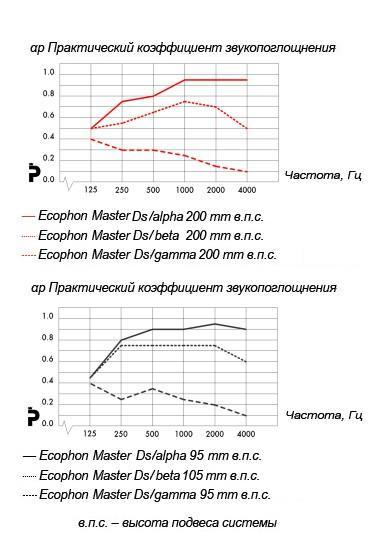

Реверберационный коэффициент звукопоглощения




Звукоизоляция

Dn,f,w=31 дБ в соответствии со стандартом ISO 140-9 и измерено в соответствии с EN ISO 717-1. CAC=33 дБ в соответствии со стандартом ASTM E 1414 и измерено в соответствии с ASTM E 413

Разборчивость речи

AC(1.5)=200 в соответствии со стандартами ASTM E 1111 и E 1110.

Технические характеристики

Доступ в межпотолочное пространство

 Панели размером 600x600 и 1200x600 легко демонтируются. Панели размером 1200x1200 и XL демонтируются. Минимальная глубина доступа указана на монтажных схемах.

Влагостойкость

 Панели выдерживает постоянную влажность воздуха до 95% при температуре 30°C без провисания, деформации и расслоения (ISO 4611).

Светоотражение

 Цвет: Белый Frost, ближайший цвет в системе NCS S 0500-N, светоотражение 85% ( 99% из которых рассеивается). Коэффициент возвратного отражения составляет 63 mcd*m-2lx-1. Блики < 1.

Внутренний микроклимат

 Панели сертифицированы в соответствии с Indoor Climate Labelling, рекомендованы Шведской Ассоциацией по борьбе с астмой и аллергией и могут использоваться в помещениях класса ISO 6/M3.5.

Влияние на окружающую среду

 Панели маркируются скандинавским экологическим знаком

Страна

 Швеция

Класс

 КМ1 (Г1, В1, Т1, Д1)

Стандарт

 ГОСТ 30244-94, ГОСТ 30402-96, СНиП 21-01-111

Очистка

 Ежедневная сухая чистка и чистка пылесосом. Еженедельная влажная уборка.

Пожаробезопасность

 Cтекловолокно, используемое для производства панелей, классифицировано как негорючее в соответствии со стандартом prEN ISO 1182. Система препятствует распространению огня в соответствии со стандартом NT FIRE 003.
Монтаж
Инструкция по монтажу PDF, 1.05 Мб
Сертификаты
Скачать все сертификаты в одном архиве ZIP, 2.04 Мб

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

Сертификаты и патенты (Россия)

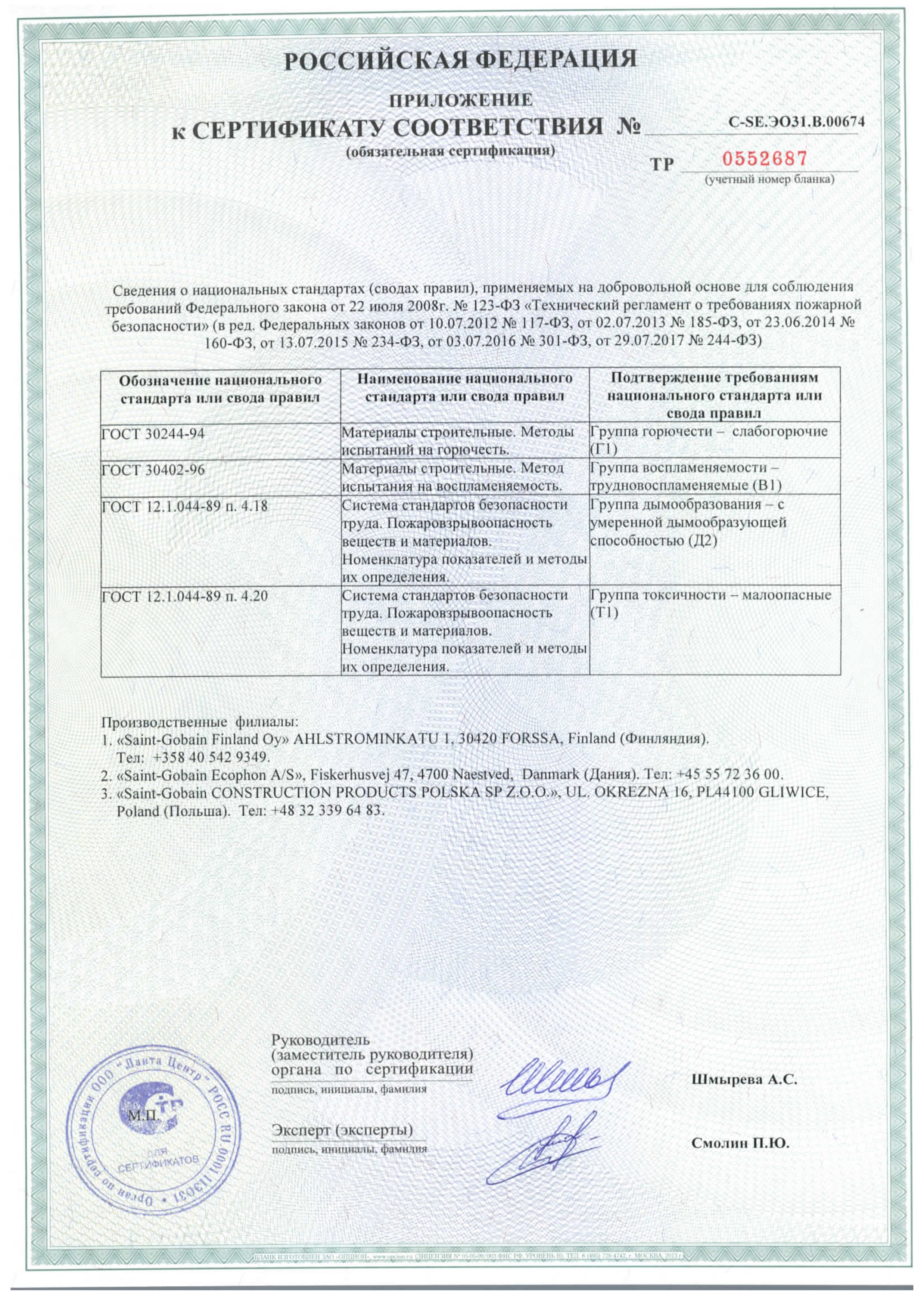

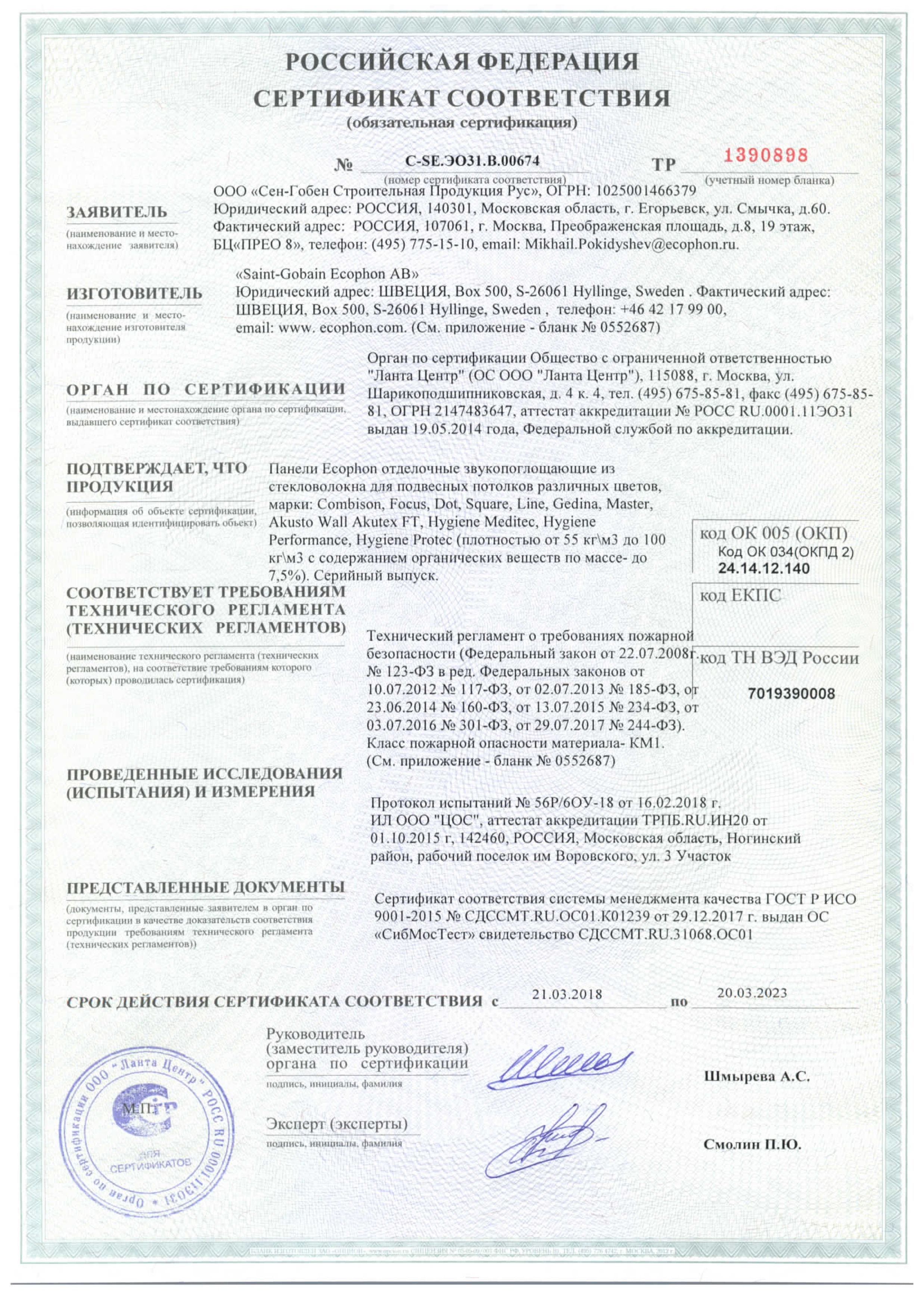

Пожарный сертификат

Ecophon Master Ds. Пожарный сертификат PDF, 913.75 Кб

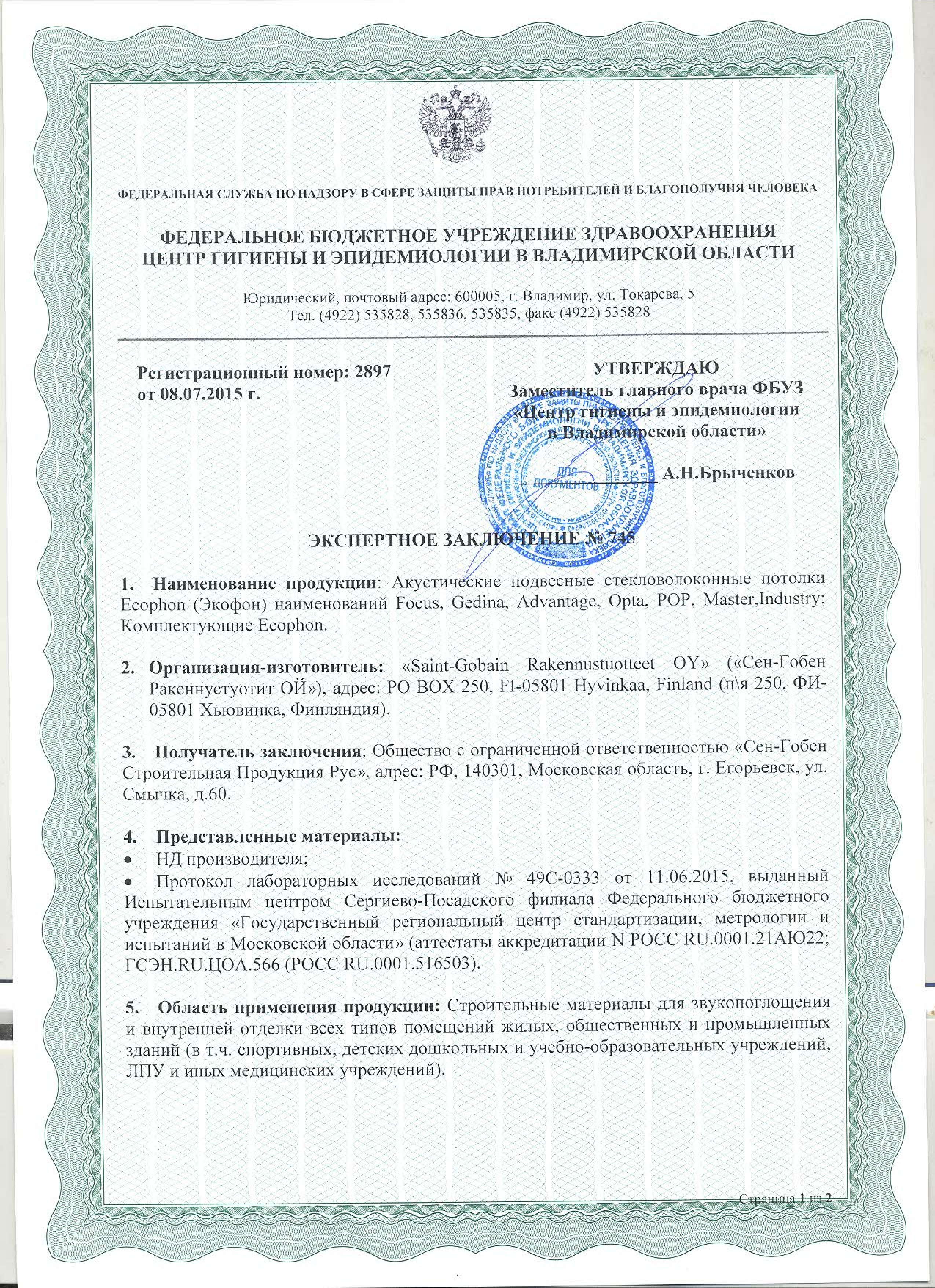

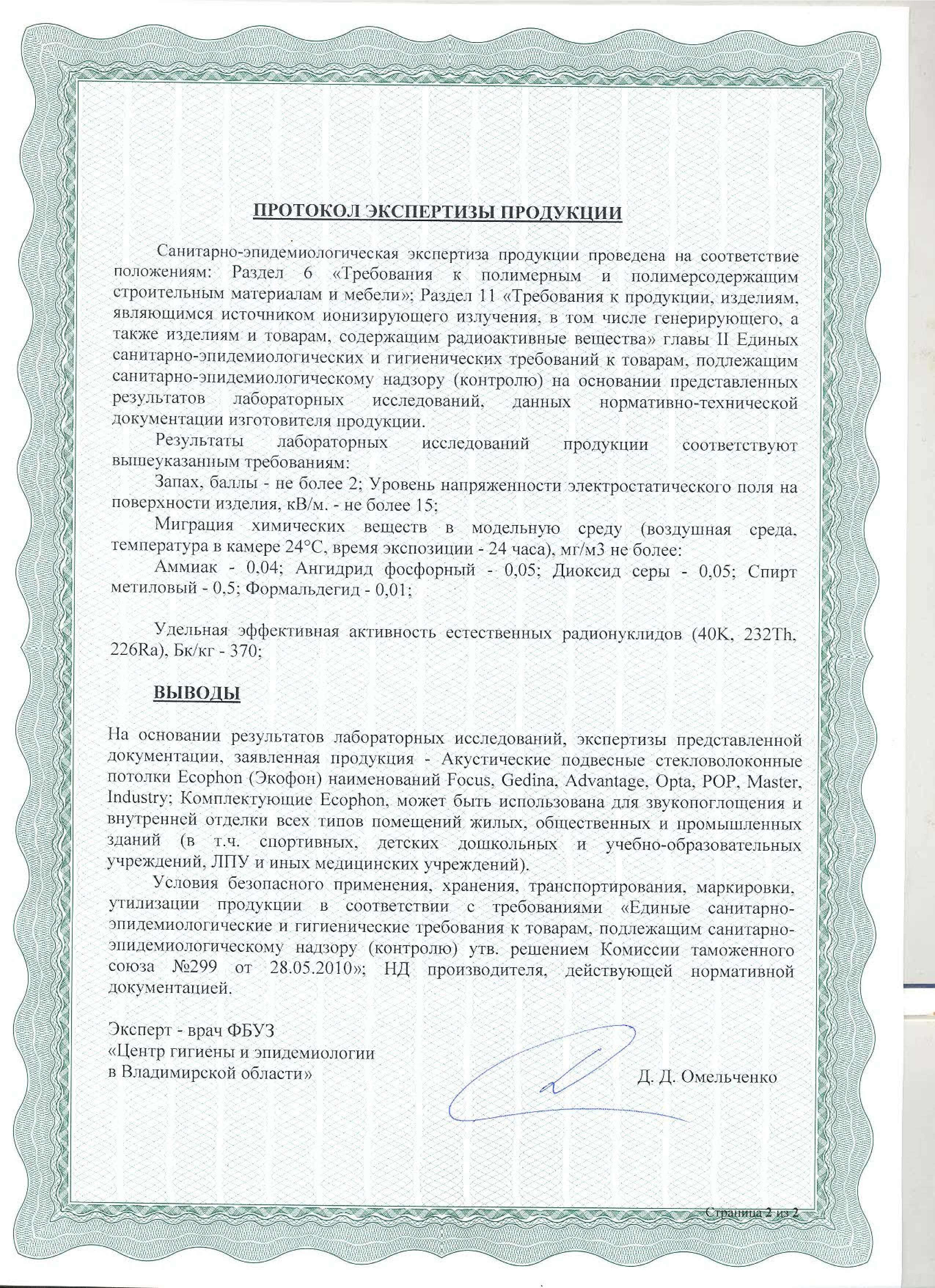

Гигиенический сертификат

Ecophon Master Ds. Гигиенический сертификат PDF, 1.10 Мб

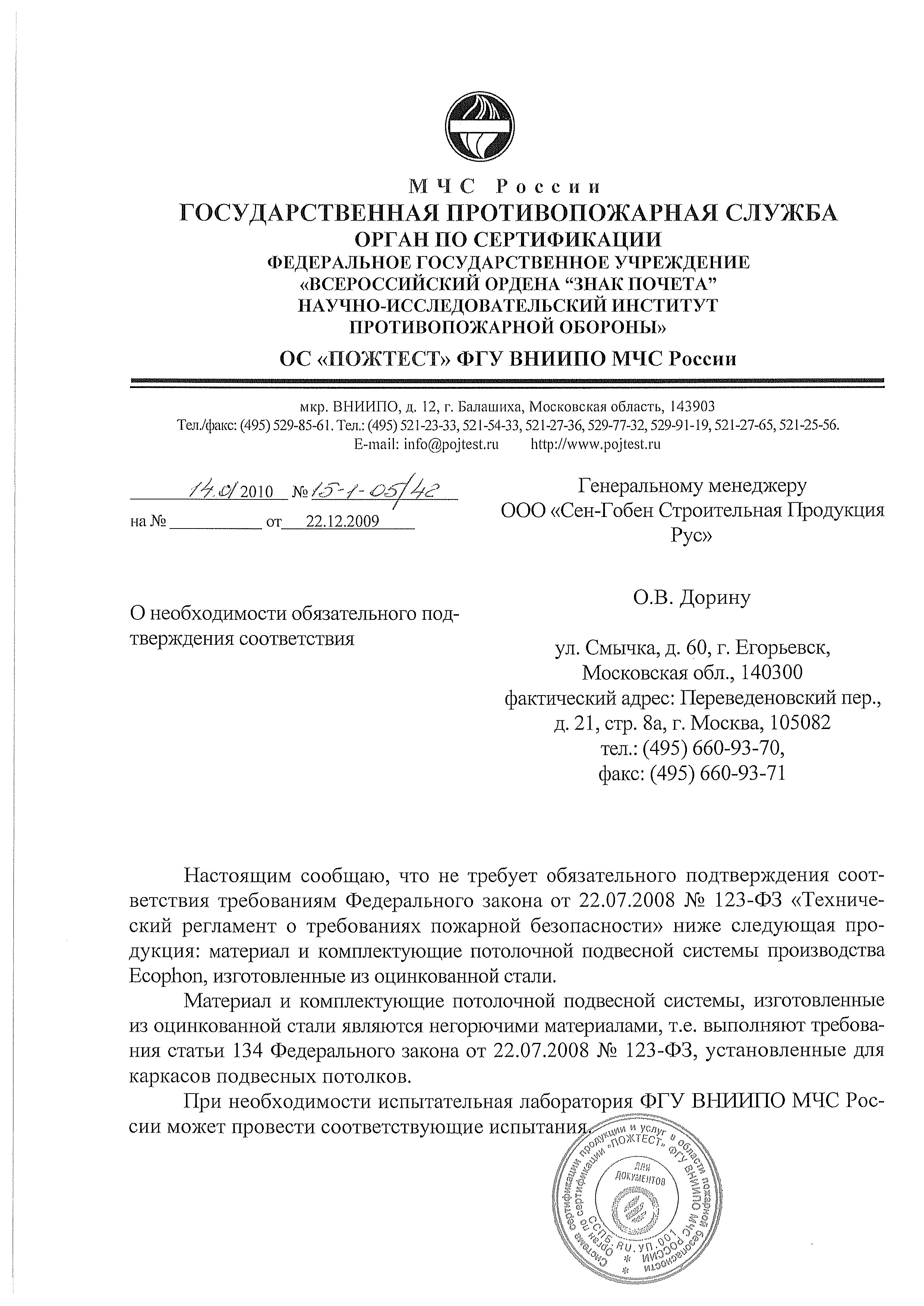

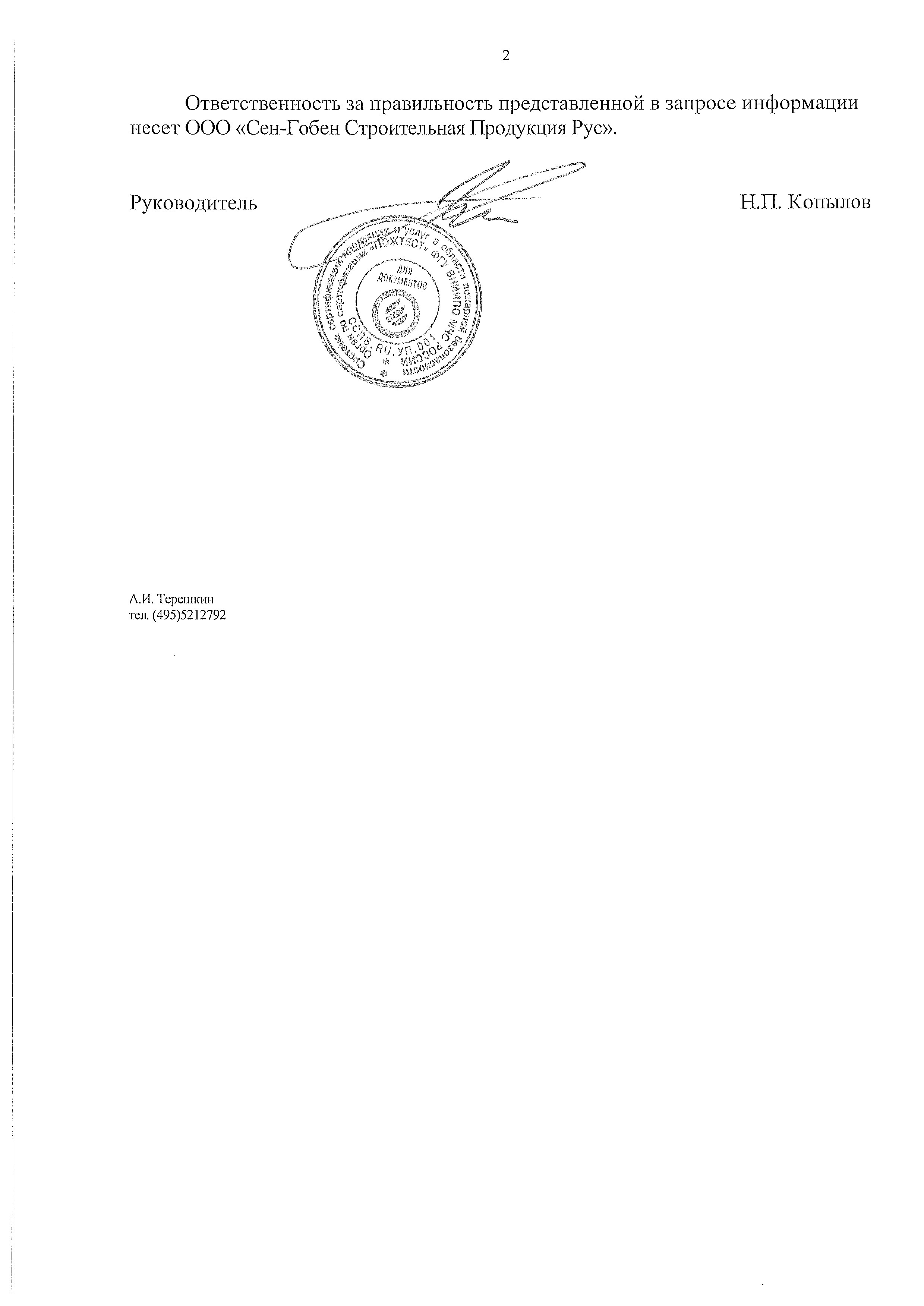

Отказное письмо на комплектующие

Ecophon Master Ds. Отказное письмо на комплектующие PDF, 100.75 Кб
