Саундлайн-ПГП Супер, звукоизолирующая панель для тонких стен и перегородок

Область применения:

Применяется для устройства звукоизолирующей обшивки легких однослойных перегородок из гипсолита или газобетона, а также межквартирных стен и перегородок.

ВАЖНО! Обшивать тонкую перегородку материалом Саундлайн-ПГП Супер следует только с одной стороны. Обшивка с двух сторон лишена практического смысла - эффект дополнительной звукоизоляции существенно проявляется после обшивки с одной стороны и не увеличивается при добавлении слоя с обратной стороны перегородки!

Принцип работы:

Тонкие перегородки из пазогребневых гипсовых плит или газобетона толщиной 80 -100 мм имеют характерное резонансное снижение (отсутствие роста) звукоизоляции в крайне важном для изоляции шума диапазоне частот 200 - 600 Гц. Панели Саундлайн-ПГП Супер толщиной 23 мм, смонтированные с одной из сторон перегородки, снижают резонансное прохождение звука в данном частотном диапазоне. За счёт этого общая звукоизоляция системы "перегородка+Саундлайн-ПГП Супер" возрастает на величину от 6 до 10 дБ.

ВАЖНОЕ ПРИМЕЧАНИЕ:

Ввиду "антирезонансного" принципа работы, при монтаже данных панелей не используются упругие прокладки, герметики, а узлы крепления заделываются обыкновенной шпаклевкой!  Это существенно облегчает и удешевляет монтаж без потери акустической эффективности.

Данная конструкция и заложенный в ней принцип запатентован в РФ и странах СНГ.

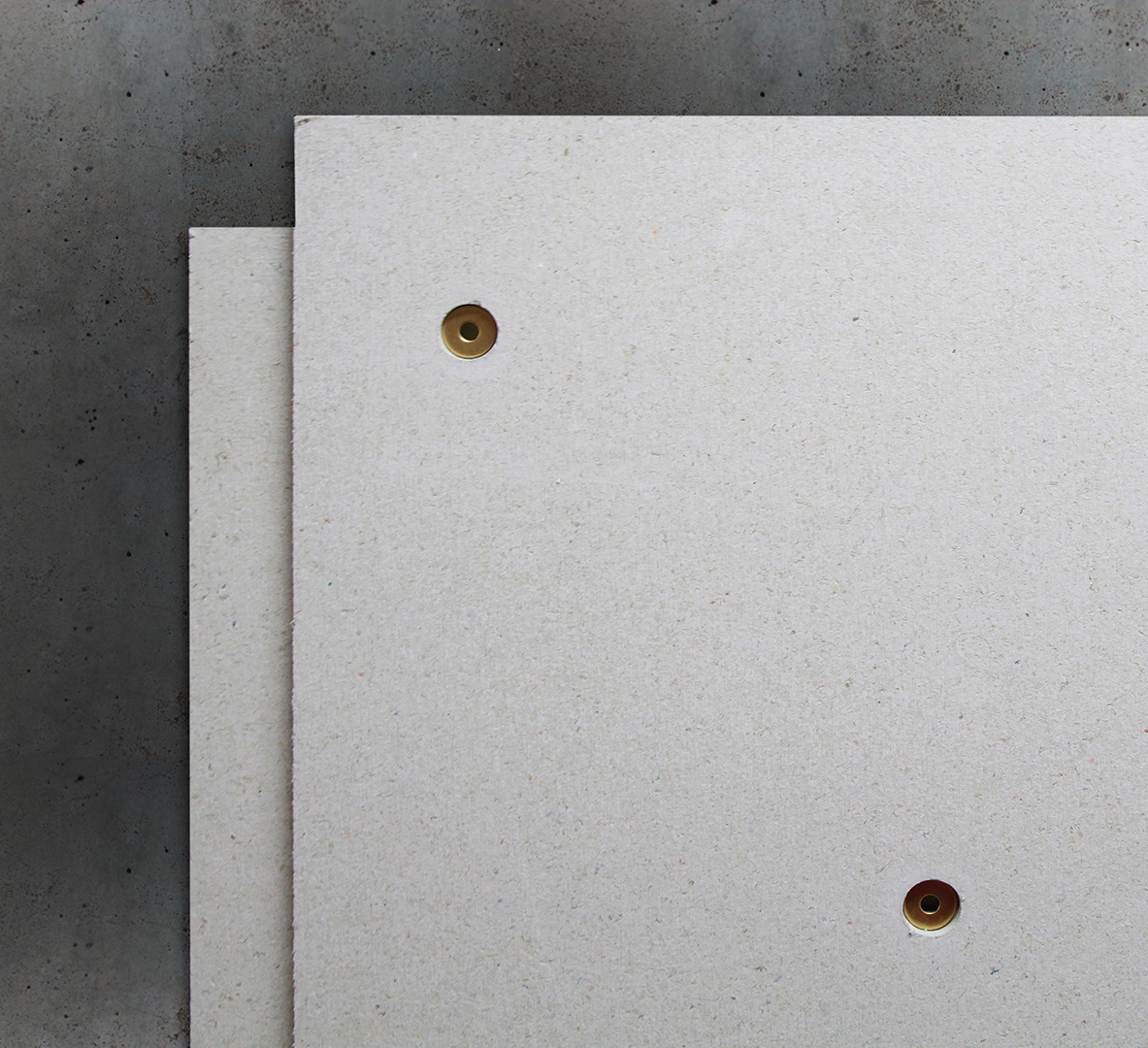

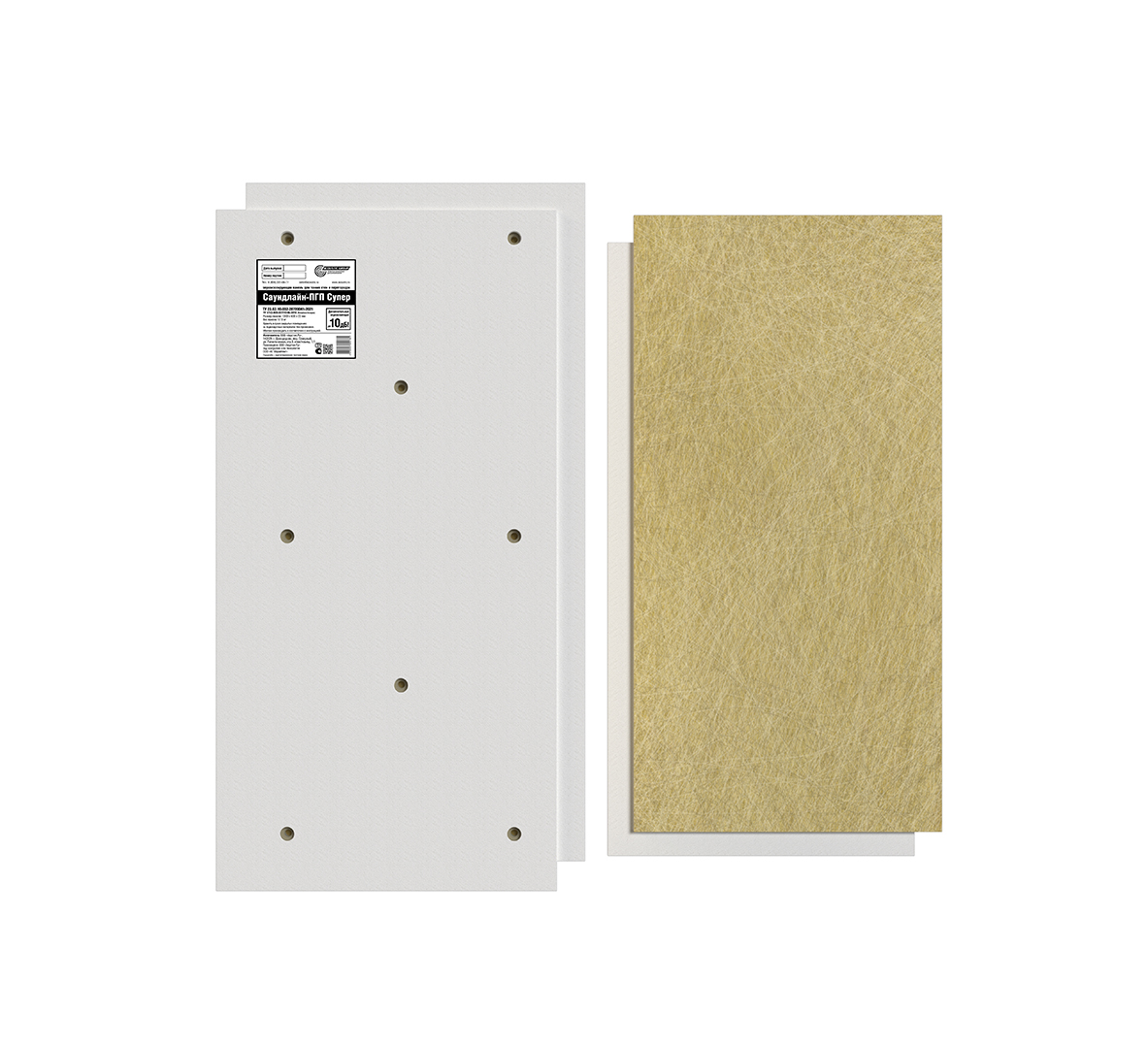

Состав:

• Гипсоволокнистый пазогребневый элемент (толщина 20 мм)
• Многослойный стеклохолст Вибростек-V (толщина 3 мм)
• Компенсирующие шайбы (диаметр 24 мм)

Отличительные особенности:

• малая толщина панели - всего 23 мм
• дополнительная звукоизоляция перегородки - до 10 дБ
• очень простой монтаж - не требуется применение упругих прокладок и герметиков!

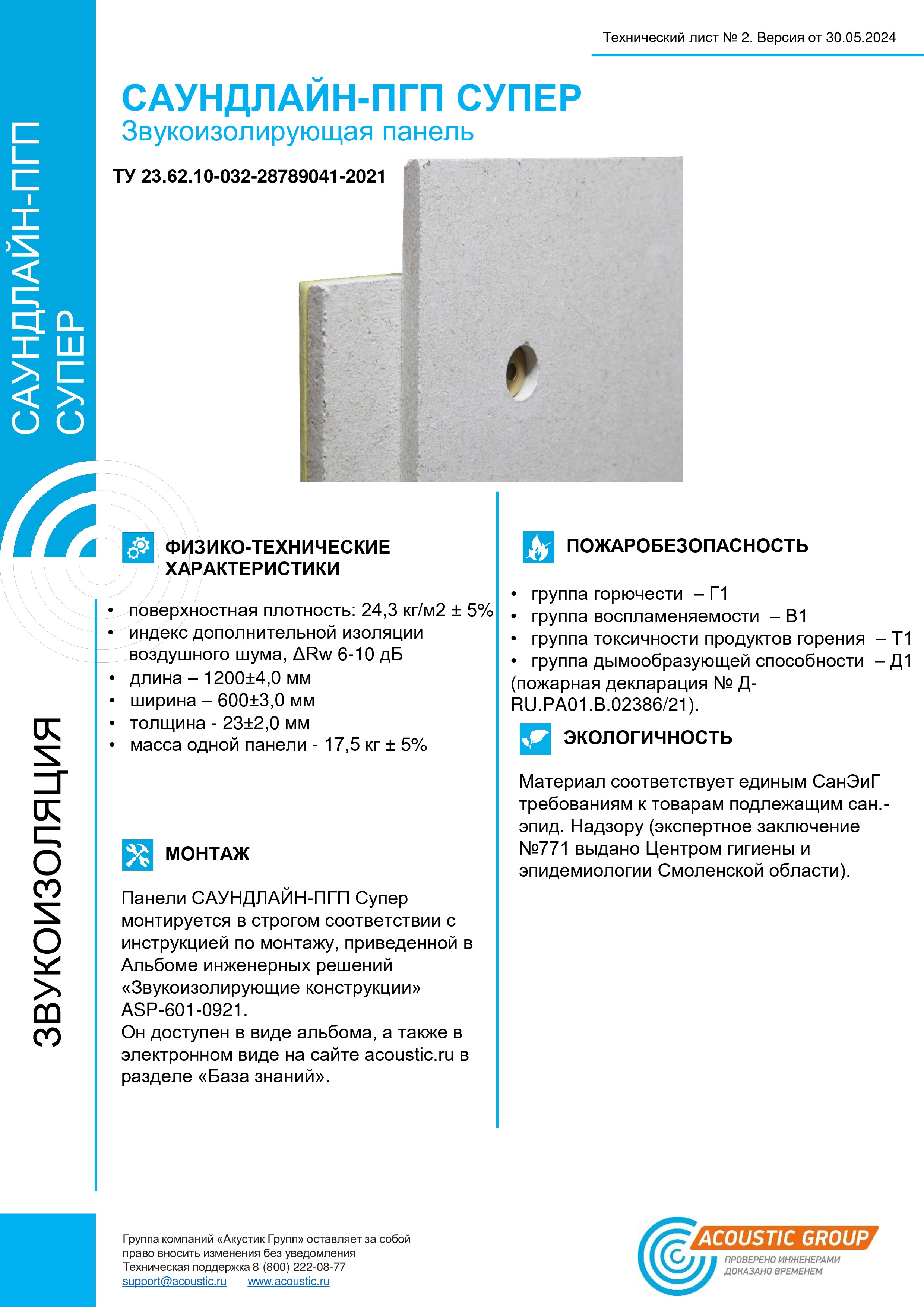

Физико-технические характеристики:

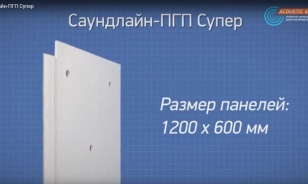

Размер панели без площади гребней - 1200х600х23 мм
Поверхностная плотность - 24,3 кг/кв.м
Масса одной панели - 17, 5кг
Количество крепёжных отверстий - 8 шт
Диаметр монтажных дюбель-шурупов - 8 мм

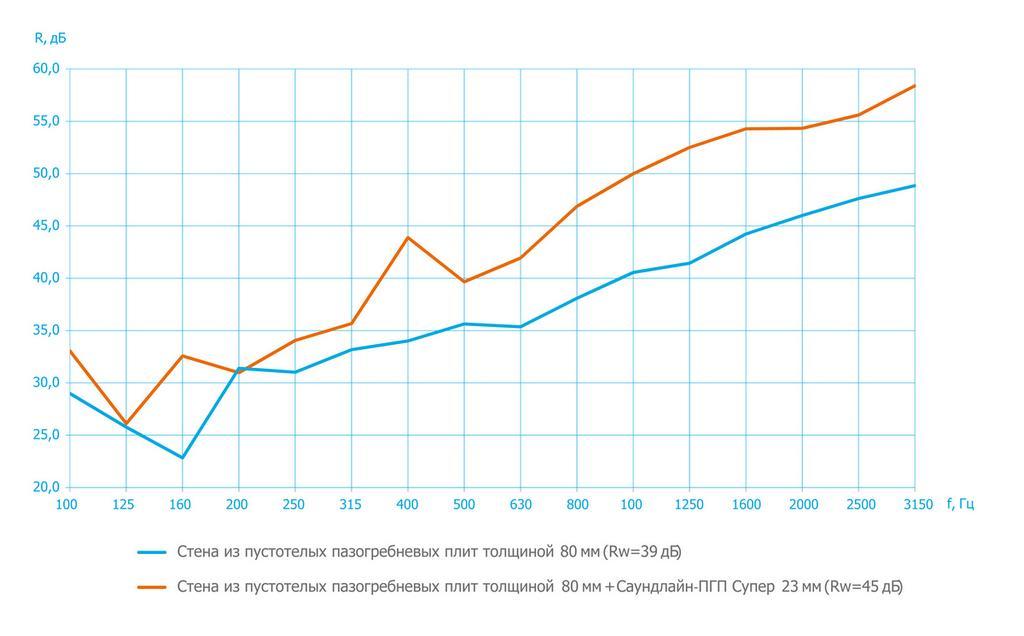

Изоляция воздушного шума

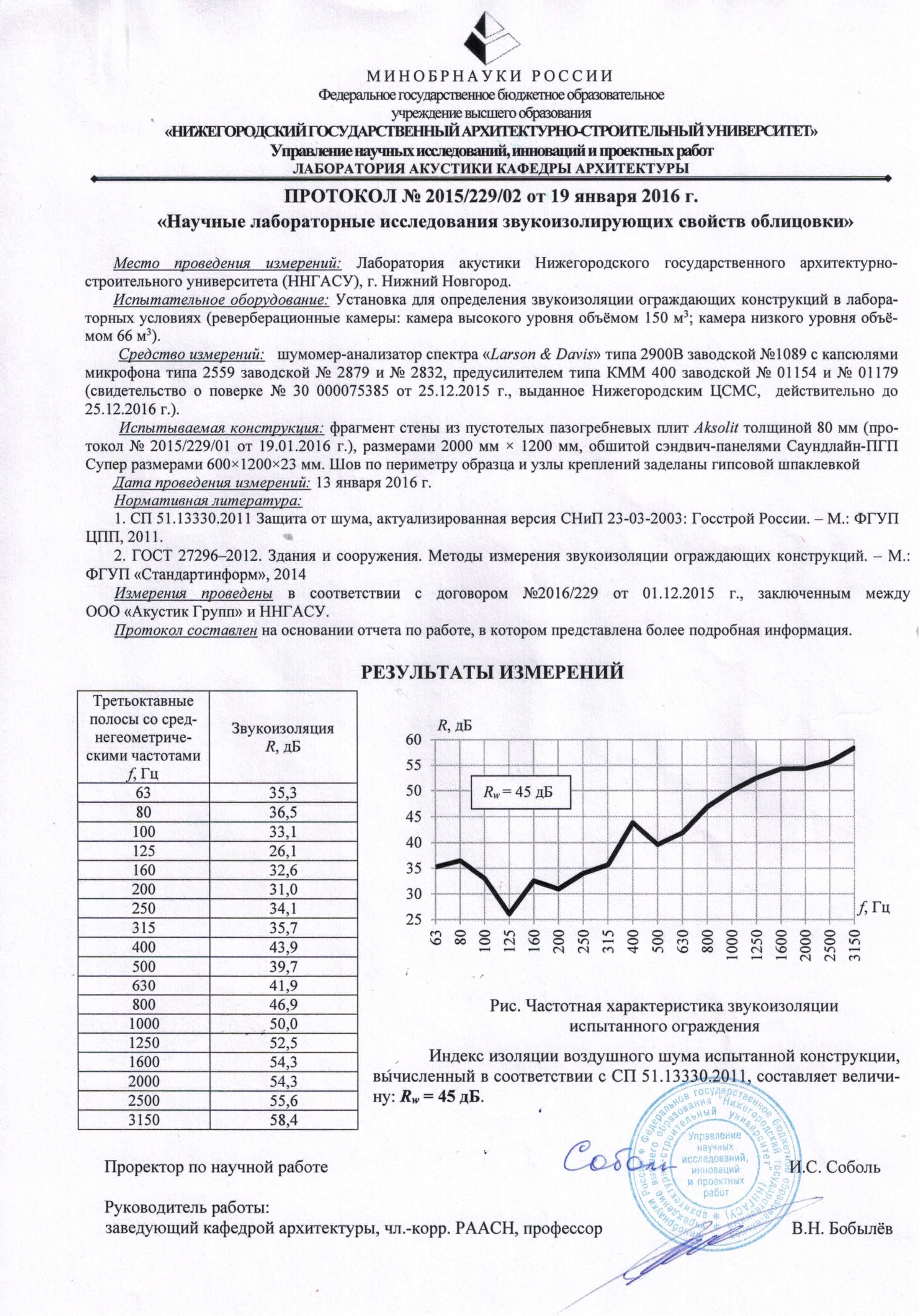

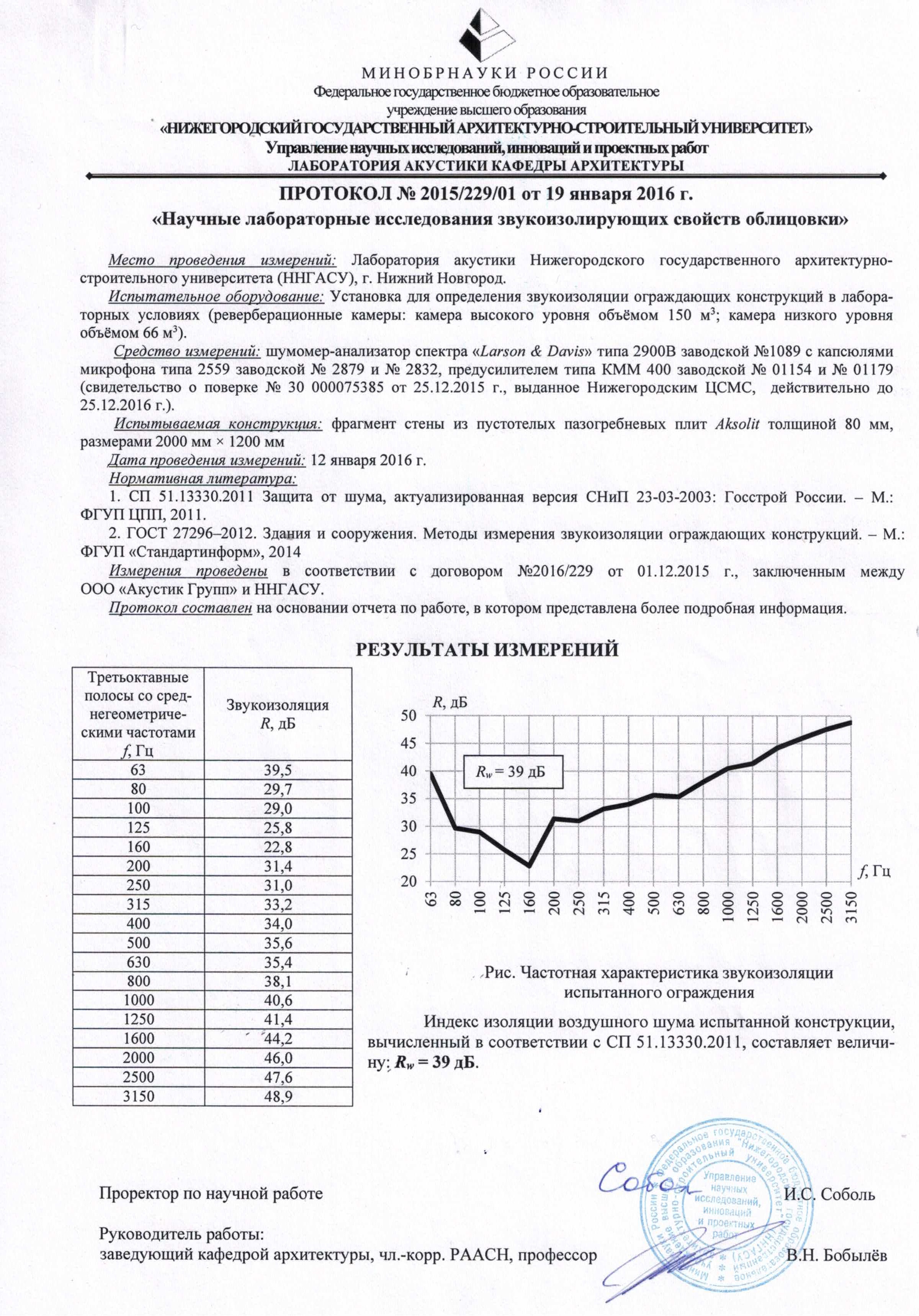

Акустические испытания выполнены лабораторией акустики ННГАСУ, г. Нижний Новгород:

Частота, Гц	100	125	160	200	250	315	400	500
Значение звукоизоляции стены из пустотелых пазогребневых плит толщиной 80 мм, дБ	29,0	25,8	22,8	31.4	31,0	33,2	34,0	35,6
Суммарная звукоизоляция стены из пустотелых пазогребневых плит толщиной 80 мм + Саундлайн-ПГП Супер 23 мм, дБ	33,1	26,1	32,6	31,0	34,1	35,7	43,9	39,7
Частота, Гц	630	800	1000	1250	1600	2000	2500	3150
Значение звукоизоляции стены из пустотелых пазогребневых плит толщиной 80 мм, дБ	35,4	38,1	40,6	41,4	44,2	46,0	47,6	48,9
Суммарная звукоизоляция стены из пустотелых пазогребневых плит толщиной 80 мм + Саундлайн-ПГП Супер 23 мм, дБ	41,9	46,9	50,0	52,5	54,3	54,3	55,6	58,4

• Панели Саундлайн-ПГП Супер монтируются с любой стороны тонкой перегородки толщиной 80-100 мм.
• В каждой панели имеется 8 узлов для ее закрепления к поверхности. Монтаж панелей удобнее вести снизу вверх, слева направо.
  У первой панели подрезаются гребни по короткой и длинной стороне, у следующих панелей первого ряда - только по длинной стороне.
• Для крепления панелей Саундлайн-ПГП Супер используются дюбель-гвозди диаметром 8мм и длиной не менее 60 мм. На стены и перегородки из гипсовых блоков панели Саундлайн-ПГП Супер допускается крепить универсальными саморезами диаметром 5-6 мм и длиной не менее 60 мм без предварительного засверливания.
• Панели стыкуются между собой посредством пазогребневого соединения. Пазогребневые стыки дополнительно стягиваются между собой саморезами по ГВЛ 3х20 мм, шаг саморезов 150-200 мм. При замыкании ряда панель может подрезаться, при этом подрезанная часть переходит на следующий ряд. Раскраиваются панели при помощи электролобзика, слой стеклохолста обрезается острым ножом.
• Отрезанные части панели длиной менее 250 мм не используются. Панели монтируют со смещением поперечных стыков в соседних рядах. Разбежка стыков должна составлять не менее 250 мм. Если у панелей последнего ряда, исходя из фактического размера стены, не подрезается паз, в пазы вкладываются полосы из гипсоволокнистого или гипсокартонного листов толщиной 10 мм и фиксируются к панелям саморезами по ГВЛ 3х20 мм.
• Если панель полностью размещается на поверхности стены – ее монтаж осуществляется только с помощью шести креплений (центральные узлы не используются). Если панель подлежит обрезке – используются все доступные узлы крепления.

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

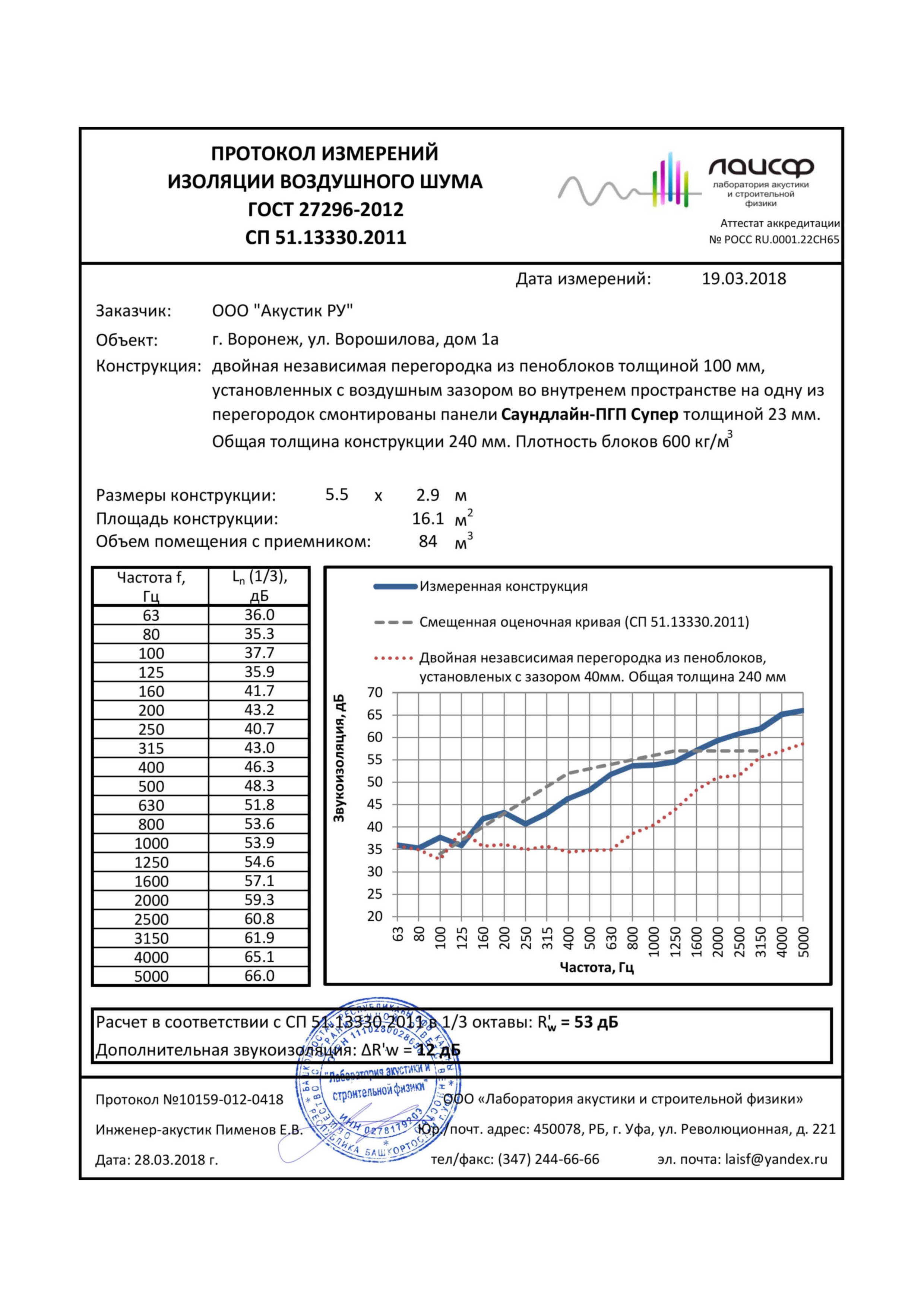

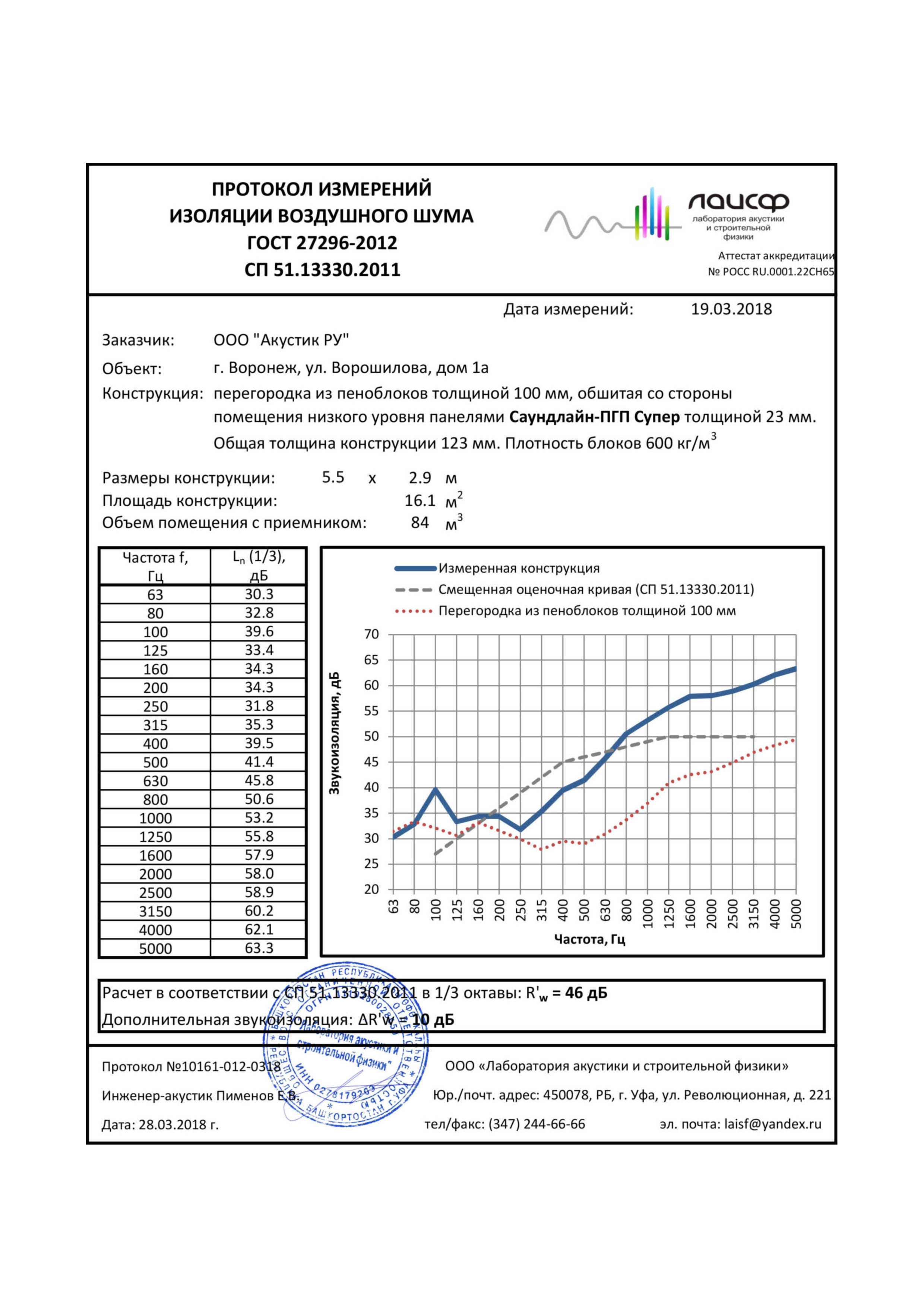

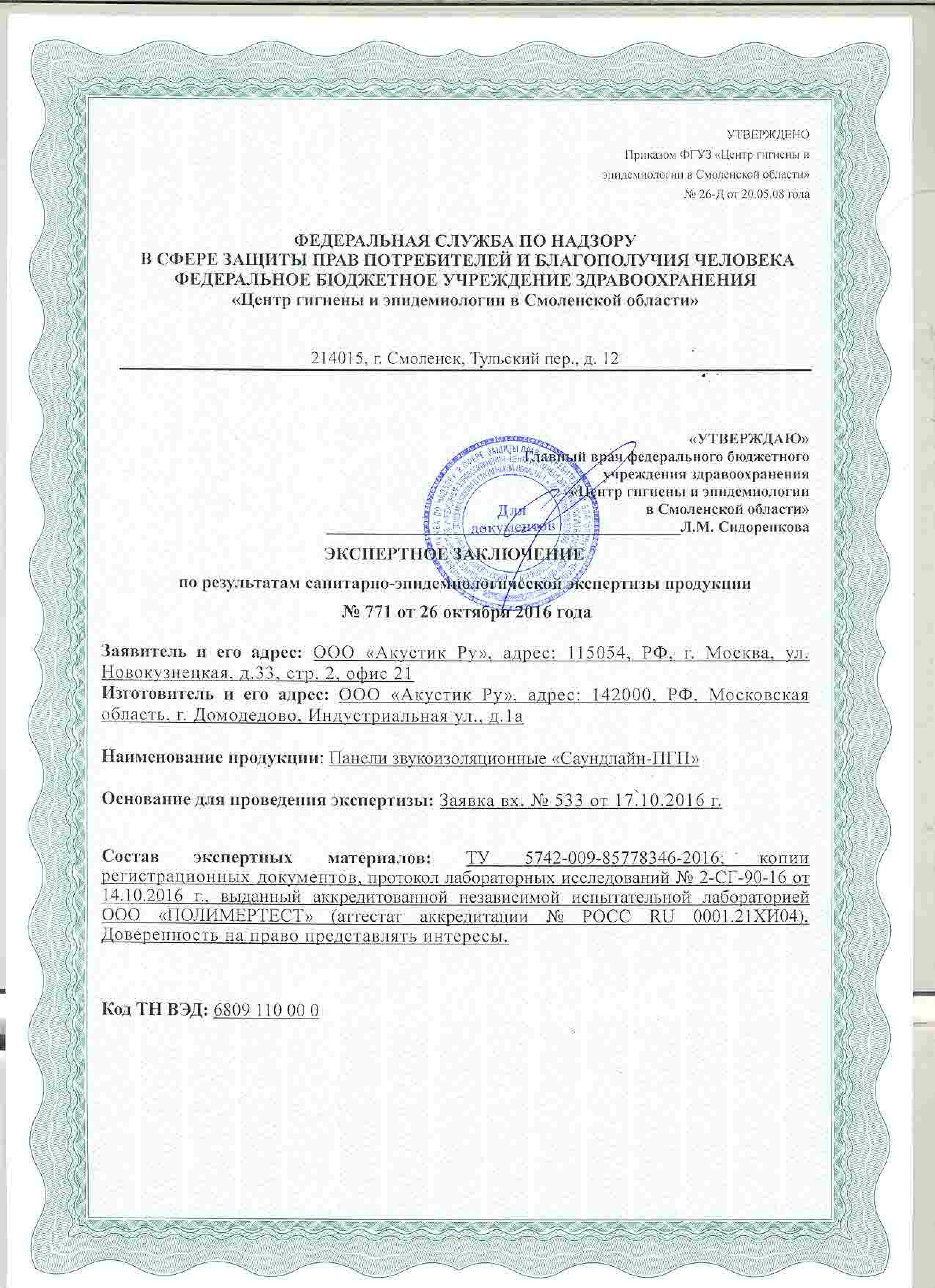

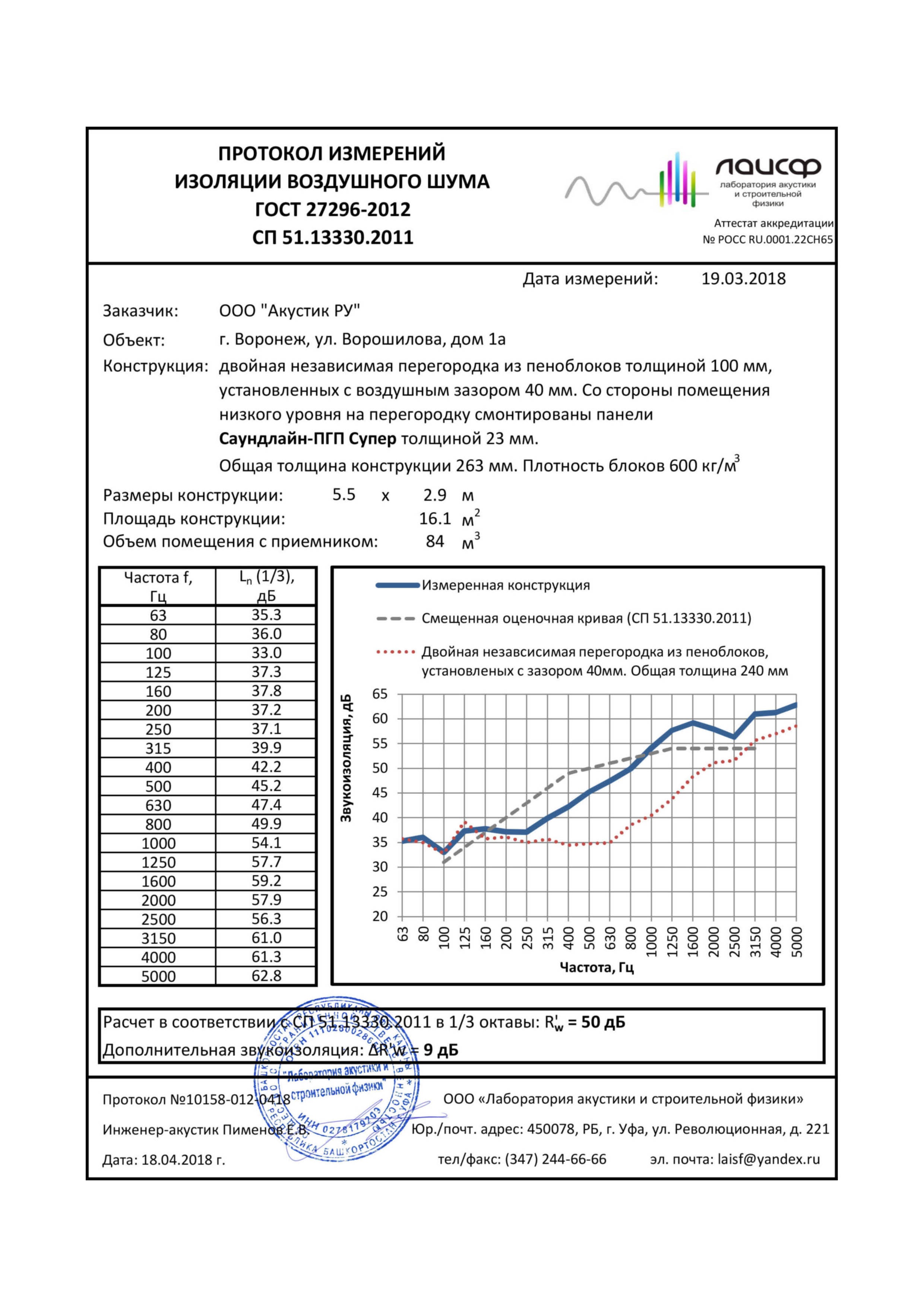

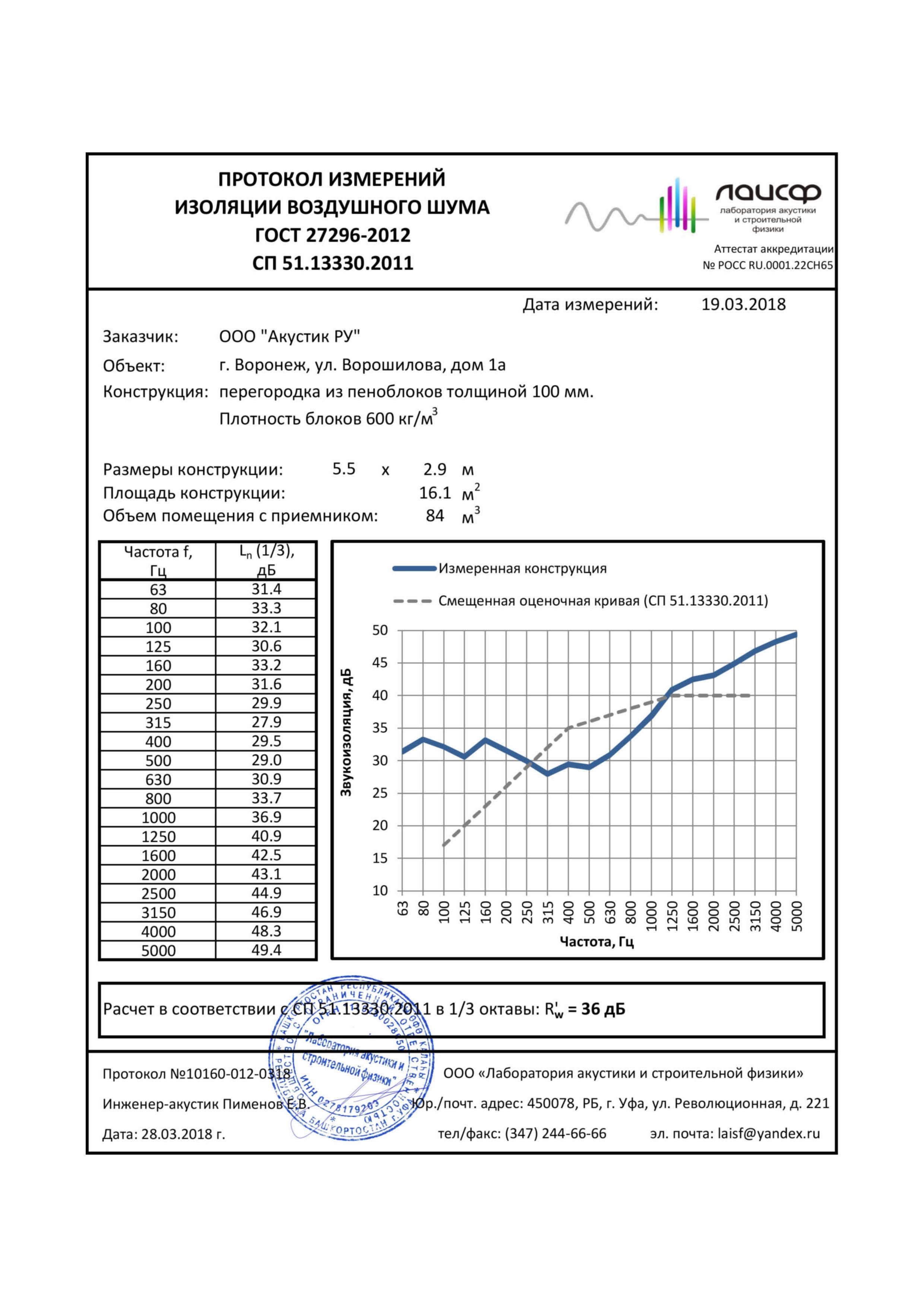

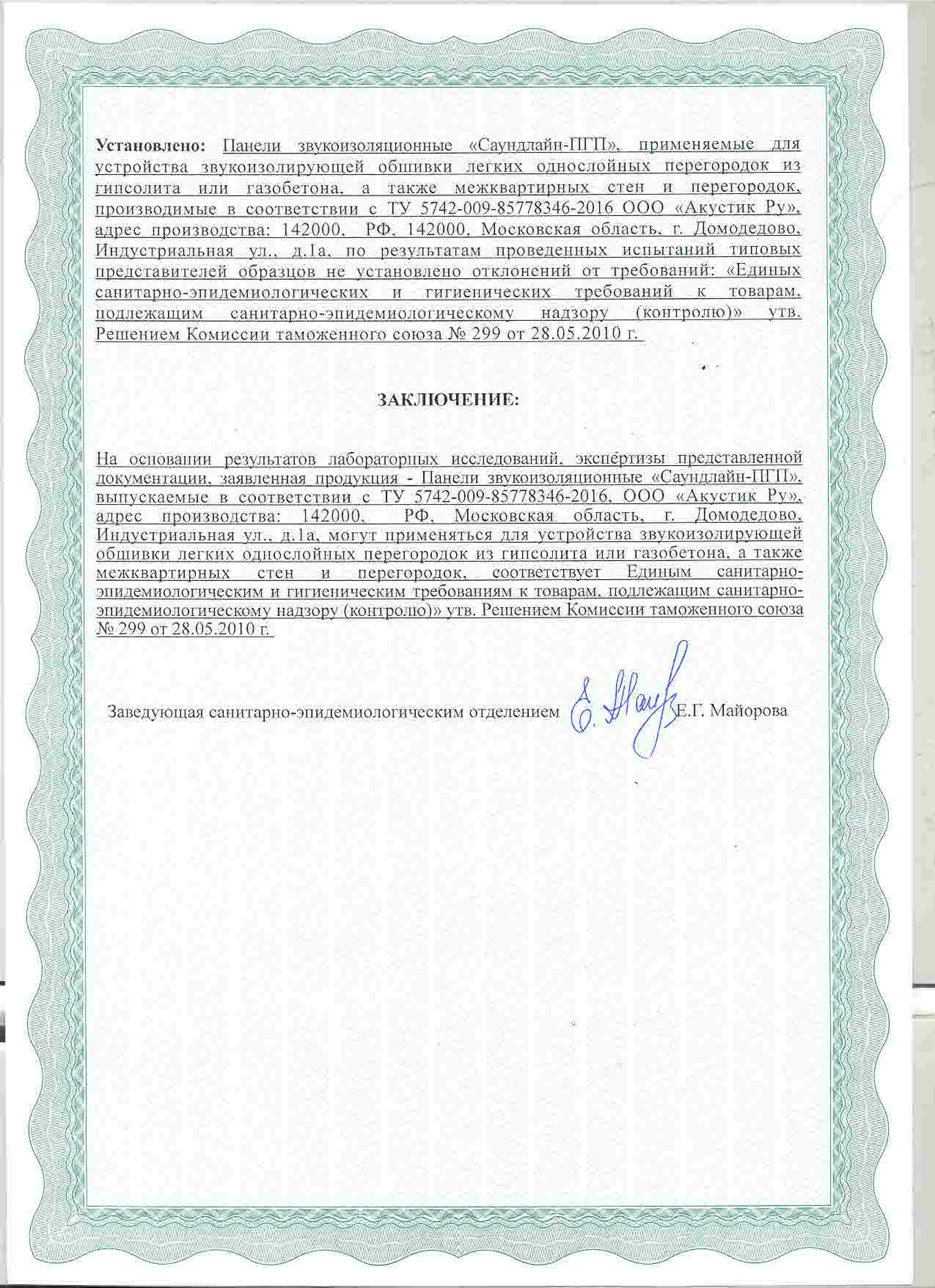

Сертификаты и патенты (Россия)
