Блоки виброизоляторов Isotop MSN BL

Технический лист ISOTOP MSN-BL (.pdf, 6.6 Мб)

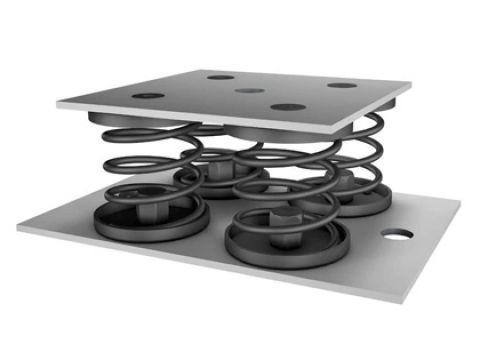

Isotop MSN BL – блочный виброизолирующий узел, состоящий из двух стальных пластин и виброизолирующих пружинных элементов Isotop MSN1 – MSN8. В нижней пластине просверлены монтажные отверстия диаметром 1мм для фиксации к основанию, а в верхней – отверстия с резьбой М12.

Стандартные модели блоков выполняются с 2, 4, 6 и 9 пружинными элементами, имеется также возможность изготовить блок по индивидуальным параметрам. Номинальная нагрузка на виброизолирующий блок Isotop MSN BL подбирается под параметры оборудования и может достигать 7900 Н на единицу.

Область применения

Виброизоляция от источников вибрации: насосного, компрессорного, генераторного и холодильного оборудования. Защита точного оборудования вибрации на основании: весы и другие измерительные приборы, стенды для испытаний, станки повышенной точности. Резонансная частота Isotop MSN BL составляет 3 Гц.

Преимущества

• Возможность монтажа в ограниченном пространстве;
• Универсальность и взаимозаменяемость элементов;
• Низкая резонансная частота;
• Возможность визуального контроля состояния пружинных элементов;
• Устойчивость к коррозии.

Цена Isotop MSN BL зависит от количества и конфигурации элементов (пружин), а также от их номинальной нагрузки.

Узнайте больше:

Брошюра "Пружинные виброизоляторы ISOTOP"

PDF, 1.43 Мб

Смотреть все брошюры по виброизоляции

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

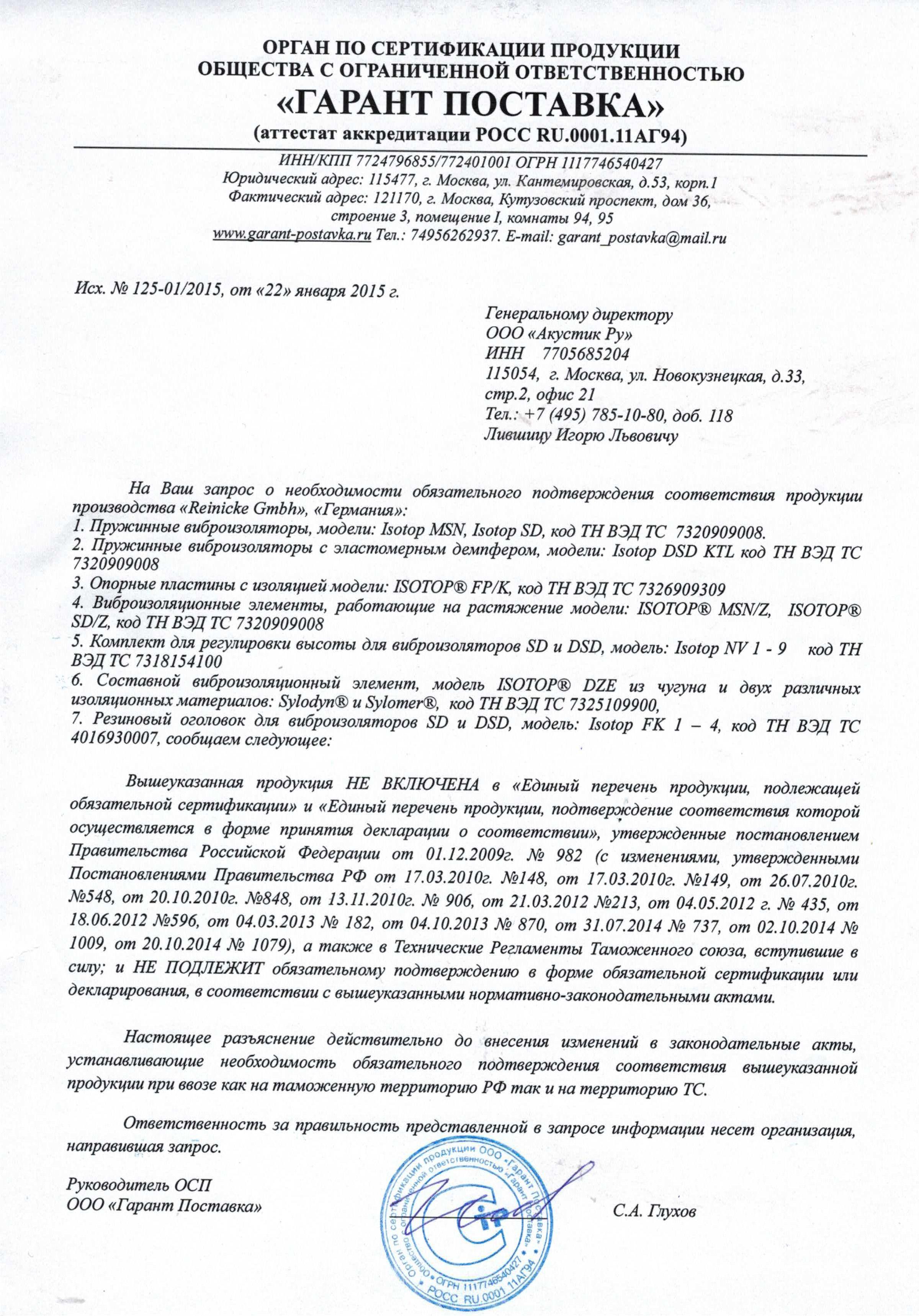

Сертификаты и патенты (Россия)
