Блоки виброизоляторов Isotop DSD BL

Технический лист ISOTOP DSD-BL (.pdf, 1.67 Мб)

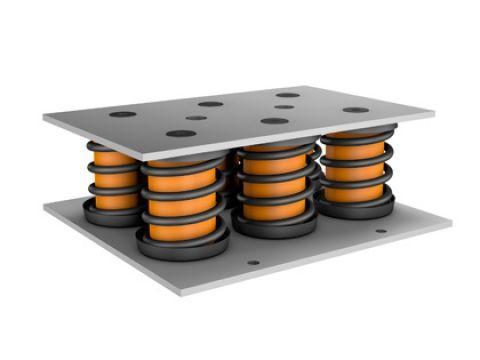

Виброизолирующие блоки Isotop DSD BL представляют собой конструкцию, состоящую из 2, 4, 6 или 9 пружинных виброизоляторов Isotop DSD, помещённых между двумя монтажными пластинами. Количество пружинных элементов подбирается в зависимости от приходящейся на блок нагрузки из ряда моделей DSD1 – DSD8. Все детали защищены от коррозии, поэтому изделие может эксплуатироваться на открытом воздухе.

Одним из характерных элементов Isotop DSD BL являются демпфирующие вставки из материала Sylomer, свойства которого подобраны в соответствии с характеристиками пружинных виброизоляторов.

Область применения

Резонансная частота Isotop DSD BL составляет от 4 до 6 Гц. Изделие применяется для виброизоляции источников вибрации с большой массой, а также для защиты различных высокоточных приборов и машин при их установке на виброактивное основание. Номинальная нагрузка блока может достигать 54000 Н.

Преимущества

• Возможность монтажа в ограниченном пространстве;
• Универсальность и взаимозаменяемость элементов;
• Низкая резонансная частота;
• Возможность визуального контроля состояния пружинных элементов;
• Возможность заказа по индивидуальным параметрам;
• Устойчивость к коррозии.

Цена Isotop DSD BL зависит от количества и конфигурации пружинных элементов, а также от их номинальной нагрузки.

Узнайте больше:

Брошюра "Пружинные виброизоляторы ISOTOP"

PDF, 1.43 Мб

Смотреть все брошюры по виброизоляции

Примеры объектов
