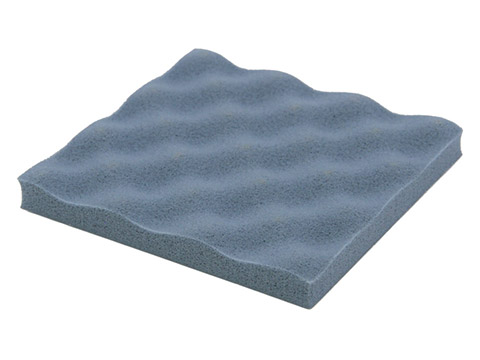

Acoustic Floor Mat 29

Маты Acoustic Floor Mat 29 (AFM 29) применяются для помещений с высокими статическими и интенсивными динамическими нагрузками на перекрытие, к числу которых относятся спортивные залы, технические и производственные помещения, больницы, супермаркеты, а также съемочные павильоны, где требуется конструкция звукоизолирующего пола, способная воспринимать высокие нагрузки и сохранять виброакустические характеристики в течение всего срока эксплуатации.

Маты AMF 29 укладываются под стяжку плавающего пола, чем обеспечивается высокое снижение уровня ударного шума. Звукоизолирующая конструкция имеет высокие виброакустические характеристики на протяжении всего срока эксплуатации здания.

Отличительные особенности

• Высокая степень изоляции ударного шума - 29 дБ
• Малая толщина – всего 11 мм
• Допустимая нагрузка до 5000 кг/м2
• Стабильные акустические и эксплуатационные свойства пола в течение всего срока службы здания при высоких статических и динамических нагрузках

• Инструкция по монтажу Acoustic Floor Mat PDF, 2.80 Мб
  Технический лист Acoustic Floor Mat 29 PDF, 769 Кб

Физико-технические характеристики

• Допустимая нагрузка: 5000 кг/м2
• Размер матов: 1500х750 мм
• Толщина: 11/6 мм
• Вес: 2 кг/м2
• Количество на паллете: 100 шт./112,5 м2

Акустические характеристики

Индекс снижения уровня ударного шума AFM 29 под цементно-песчаной стяжкой 80 мм (179 кг/м2) ΔLn,w = 29 дБ.

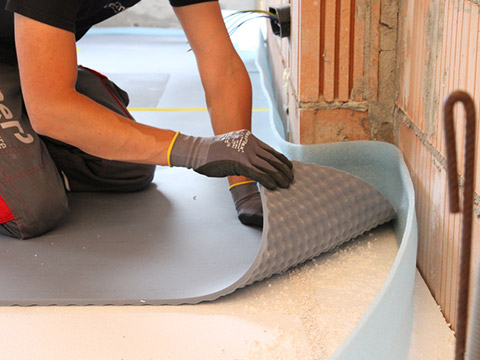

Маты Acoustic Floor Mat укладывают со смещением стыков (или вразбежку) на ровное или предварительно выровненное основание волнистой стороной вниз. Стыки герметично проклеивают между собой армированным скотчем.

По периметру помещения и вокруг колонн применятся ленточная прокладка, например Вибростек-М150. Высота кромочной прокладки должна быть чуть выше высоты устраиваемой стяжки.

Стык между кромочной прокладкой и панелями матами AFM также герметично проклеивают армированным скотчем. На маты Acoustic Floor Mat укладывают гидроизоляционный слой (армированную полиэтиленовую пленку) с подъемом его по стене до высоты кромки прокладочного материала

Поверх матов Acoustic Floor Mat в соответствии с СП 29.13330.2011 устраивается стяжка толщиной не менее 60 мм из бетона класса не ниже В15 и Btb3,6 по ГОСТ 26633 или из цементно-песчаных растворов с прочностью на сжатие не ниже 20 МПа и прочностью на растяжение при изгибе не ниже 4,5 МПа. Для обеспечения повышенной прочности и трещиностойкости стяжки рекомендуется предусматривать конструктивное армирование.
